UPS cho Thiết Bị Y Tế: Bảo Vệ Phòng ICU, Máy MRI và CT Scan

Tại sao thiết bị y tế cần tiêu chuẩn điện khác biệt?

Trong bệnh viện và phòng khám, điện không chỉ là tiện ích — đó là yếu tố sống còn theo nghĩa đen. Một sự cố điện trong phòng mổ, phòng ICU hay khi đang chụp MRI có thể đặt tính mạng bệnh nhân vào rủi ro trực tiếp. Vì vậy, UPS cho y tế phải đáp ứng các tiêu chuẩn nghiêm ngặt hơn nhiều so với UPS thương mại thông thường.

Tiêu chuẩn áp dụng:

IEC 60364-7-710: Yêu cầu đặc biệt cho cơ sở y tế — quy định UPS phải có chuyển đổi 0ms cho thiết bị nhóm 2 (phòng mổ, ICU, phòng gây mê)
IEC 62040-3: Phân loại hiệu suất UPS — thiết bị y tế bắt buộc dùng loại VFI (Voltage and Frequency Independent) tức là UPS Online
IEC 60601-1: Tiêu chuẩn an toàn thiết bị điện y tế — yêu cầu cách ly galvanic (isolation transformer)

Phân loại thiết bị y tế theo mức độ ưu tiên điện

Nhóm 2 — Không được phép mất điện (Transfer time = 0ms)

Phòng ICU / NICU: Máy thở, monitor đa thông số, máy truyền dịch, bơm tiêm điện
Phòng mổ: Đèn mổ, máy gây mê, dao điện phẫu thuật, máy tim phổi nhân tạo
Phòng cấp cứu: Máy shock tim (defibrillator), máy theo dõi ECG, máy thở cấp cứu
Phòng hồi sức: Toàn bộ thiết bị hỗ trợ sự sống

Nhóm 1 — Cho phép gián đoạn <15 giây

Máy chụp MRI: Cuộn dây siêu dẫn cần nhiệt độ cực thấp, mất điện gây quench (sự cố nguy hiểm)
Máy CT Scan: Ống X-quang đang quay khi mất điện có thể bị hỏng cơ học
Máy X-quang kỹ thuật số (DR): Bộ phát tia X và detector nhạy cảm với dao động điện
Hệ thống PACS/RIS: Lưu trữ hình ảnh chẩn đoán — mất điện gây mất dữ liệu bệnh nhân

Nhóm 0 — Thiết bị hành chính và hỗ trợ

Máy tính đặt lịch, hệ thống HIS/EMR, máy in
Cho phép gián đoạn >15 giây, dùng UPS thông thường

Yêu cầu kỹ thuật UPS cho phòng ICU

Phòng ICU là môi trường khắt khe nhất về điện trong bệnh viện. UPS phải đáp ứng:

Zero transfer time: UPS Online Double Conversion, không dùng UPS Offline
Isolation transformer: Cách ly nguồn điện với thiết bị, tránh rò điện nguy hiểm cho bệnh nhân
Điện áp đầu ra ±1%: Máy thở và monitor ECG rất nhạy với dao động điện áp
Dạng sóng sine thuần (True Sine Wave): Bắt buộc — không dùng UPS dạng sóng xấp xỉ sine
Thời gian backup tối thiểu 30 phút: Đủ để máy phát điện khởi động và chuyển tải
Giám sát liên tục (SNMP/Modbus): Tích hợp vào hệ thống BMS của bệnh viện
Cảnh báo sớm: Còi/đèn và SMS/email khi UPS chuyển sang chế độ ắc quy

Yêu cầu kỹ thuật UPS cho máy chụp MRI

Máy MRI 1.5T và 3T là thiết bị đặc biệt nhất về nguồn điện:

Công suất lớn: MRI 1.5T tiêu thụ 30–50KW khi chụp, cần UPS 3 pha 40–60KVA
Điện sạch tuyệt đối: Nhiễu điện từ ảnh hưởng trực tiếp đến chất lượng hình ảnh (SNR)
Chống nhiễu từ (EMI shielding): UPS đặt ngoài phòng Faraday, cáp điện phải qua bộ lọc đặc biệt
Backup đủ để dừng an toàn: Nếu mất điện khi đang chụp, phải đủ thời gian dừng magnet gradient từ từ
Kết hợp máy phát điện: UPS chỉ bridge 10–20 phút, máy phát đảm nhiệm backup dài hạn

Giải pháp UPS Hyundai cho bệnh viện và phòng khám

Phòng khám nhỏ và phòng chẩn đoán

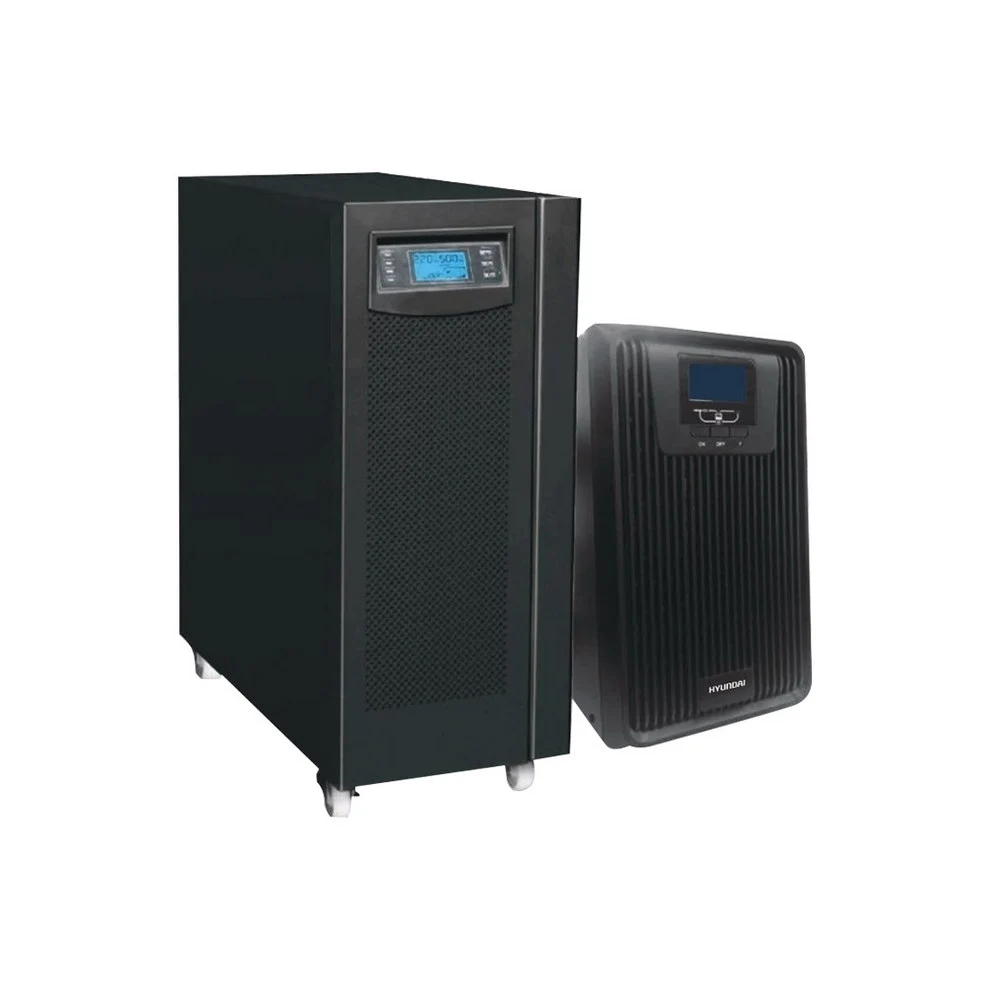

UPS Hyundai HD-10KT9 (10KVA Online Tower):

Bảo vệ: máy siêu âm, máy X-quang kỹ thuật số, hệ thống PACS nhỏ
Online Double Conversion, True Sine Wave, transfer time 0ms
Phù hợp phòng khám chuyên khoa, trung tâm chẩn đoán hình ảnh nhỏ

Bệnh viện quy mô vừa — Phòng ICU 6–12 giường

UPS Hyundai HD-20K3 / HD-30K3 (20–30KVA, 3 pha):

3 pha vào / 3 pha ra, PF = 1.0
Bảo vệ toàn bộ tủ điện ICU: máy thở, monitor, bơm tiêm, đèn phòng mổ
Hỗ trợ SNMP v3, tích hợp BMS bệnh viện
Hot-swap battery — thay ắc quy không cần tắt máy

Bệnh viện lớn — MRI 1.5T/3T và phòng mổ

UPS Hyundai HD-40K3 (40KVA, 3 pha) + ắc quy ngoài:

Công suất 40KVA đủ cho MRI 1.5T hoặc hệ thống phòng mổ tích hợp
Hiệu suất ≥96% — giảm nhiệt, phù hợp phòng có yêu cầu vô trùng
Cần khảo sát thiết kế riêng — liên hệ UPSSmart để được tư vấn hệ thống

Những điều cần lưu ý khi lắp đặt UPS trong bệnh viện

✅ Phải có hồ sơ kỹ thuật đầy đủ: Sơ đồ đấu nối, tính toán tải, thông số ắc quy
✅ Tuân thủ tiêu chuẩn phòng cháy: Phòng UPS phải có hệ thống chữa cháy không dùng nước
✅ Bảo trì định kỳ bắt buộc: Ít nhất 6 tháng/lần, có biên bản kiểm tra
✅ Dự phòng N+1: Hệ thống quan trọng nên có 2 UPS song song để loại bỏ điểm lỗi đơn
✅ Đào tạo nhân viên: Kỹ thuật viên bệnh viện phải được đào tạo vận hành và xử lý cảnh báo UPS
