Lắp đặt UPS Hyundai Online 40kVA-200kVA: quy trình chuẩn kỹ thuật
Lắp đặt UPS Online công suất lớn (40-200kVA) không đơn giản như cắm dây bật công tắc — đây là thiết bị đấu nối trực tiếp vào hệ thống điện tổng của công trình, mang dòng tải lớn và có thể tích hợp ắc quy điện áp cao. Một sai sót trong khâu chuẩn bị mặt bằng, chọn cáp hay đấu nối có thể gây quá tải, chập cháy hoặc nguy hiểm cho người thi công. Bài viết tổng hợp quy trình lắp đặt chuẩn theo tài liệu kỹ thuật của hãng, giúp bạn hình dung đầy đủ các bước trước khi đội thi công vào công trình.
1. Chuẩn bị mặt bằng lắp đặt
Kích thước và trọng lượng
Nền hoặc bệ lắp đặt phải chịu được tải trọng của UPS cộng với tủ ắc quy đi kèm:
Model | Kích thước (R x S x C) | Trọng lượng |
|---|---|---|
40 kVA (có pin tích hợp) | 360 × 850 × 885 mm | 295 kg |
40 kVA | 360 × 850 × 885 mm | 95 kg |
60 kVA | 360 × 850 × 950 mm | 130 kg |
80 kVA | 360 × 850 × 1200 mm | 156 kg |
100 kVA | 440 × 850 × 1200 mm | 160 kg |
120 kVA | 440 × 850 × 1200 mm | 198 kg |
160 kVA | 600 × 850 × 1200 mm | 230 kg |
200 kVA | 600 × 850 × 1200 mm | 265 kg |
Yêu cầu môi trường lắp đặt
Không lắp đặt ở nơi có nhiệt độ quá cao/thấp hoặc độ ẩm vượt thông số kỹ thuật cho phép.
Tránh xa nguồn nước, nguồn nhiệt, vật liệu dễ cháy nổ; không lắp nơi có ánh nắng trực tiếp, nhiều bụi, khí dễ bay hơi, chất ăn mòn hoặc muối. Tuyệt đối không lắp trong môi trường có bụi dẫn điện kim loại.
Nếu phòng đặt UPS kín, không thông gió, bắt buộc phải trang bị điều hòa với công suất làm mát lớn hơn tổng nhiệt lượng tỏa ra trong phòng. Nhiệt lượng tỏa ra tối đa của dòng UPS này bằng khoảng 5% công suất định mức.

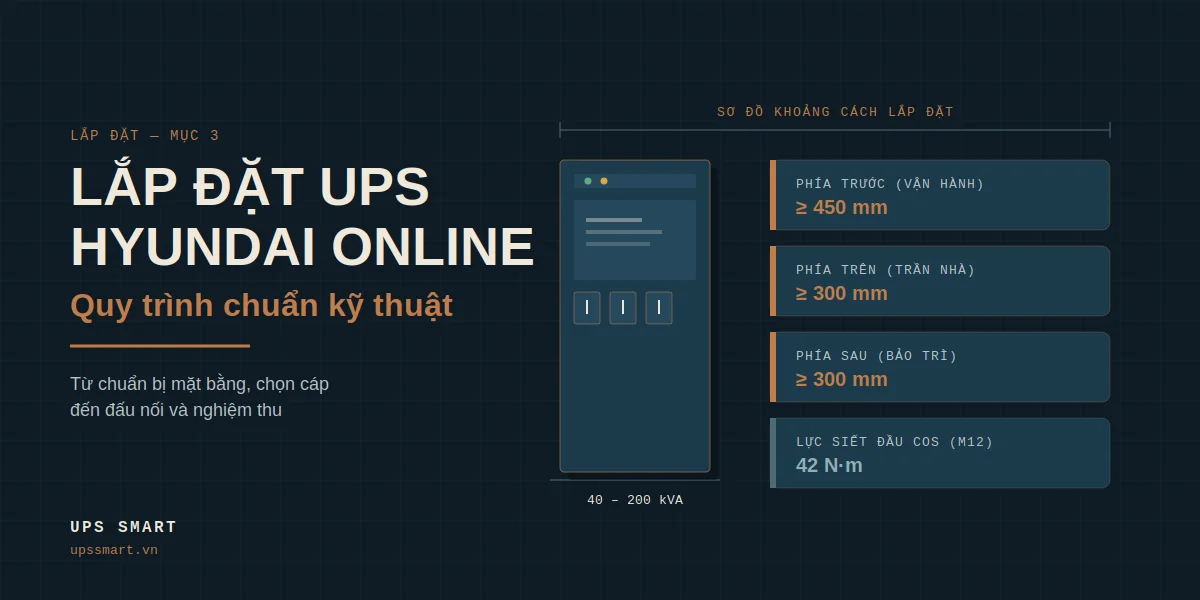

Khoảng cách thông thoáng tối thiểu
Phải chừa khoảng trống xung quanh tủ để thao tác và tản nhiệt:
Phía trước: tối thiểu 450 mm
Phía trên: tối thiểu 300 mm
Phía sau: tối thiểu 300 mm (nếu cần thao tác phía sau, chừa tối thiểu 800 mm)
2. Dụng cụ lắp đặt cần chuẩn bị
Vì đây là công tác thi công điện có thể liên quan đến thiết bị đang mang điện, tài liệu hãng yêu cầu dụng cụ thao tác phải là loại cách điện. Bộ dụng cụ cơ bản gồm:
Xe nâng, thang chữ A để di chuyển và thao tác trên cao
Ampe kìm, đồng hồ vạn năng để đo dòng và kiểm tra thông số điện
Cờ lê/mỏ lết cách điện, tua vít cách điện, kìm bấm cos, kìm ép đầu cos thủy lực
Máy khoan, băng keo cách điện, ống co nhiệt và súng khò nhiệt
Dụng cụ bảo hộ: găng tay da, găng tay chống tĩnh điện, găng tay cách điện, giày cách điện
3. Chuẩn bị cáp điện và cầu dao (Aptomat/MCCB)
Tiết diện cáp khuyến nghị
Bảng dưới đây trích từ tài liệu, áp dụng khi cáp đi trên tường/sàn, nhiệt độ môi trường 0-30°C, cáp đồng chịu nhiệt 90°C, chiều dài cáp AC ≤ 20-30m và cáp DC ≤ 20-40m tùy công suất:
Hạng mục | 40 kVA | 60 kVA | 80 kVA | 100 kVA | 120 kVA | 160 kVA | 200 kVA |
|---|---|---|---|---|---|---|---|
Dòng đầu vào lưới (A) | 71 | 107 | 142 | 178 | 213 | 284 | 356 |
Tiết diện cáp lưới (mm²) | 4×16 | 4×35 | 4×50 | 4×70 | 4×70 | 4×95 | 4×120 |
Dòng đầu vào bypass (A) | 61 | 91 | 122 | 153 | 182 | 244 | 306 |
Tiết diện cáp bypass/đầu ra (mm²) | 4×16 | 4×25 | 4×35 | 4×50 | 4×70 | 4×95 | 4×120 |
Tiết diện cáp tiếp địa (mm²) | 1×16 | 1×16 | 1×25 | 1×35 | 1×50 | 1×70 | 1×95 |
Lưu ý khi tra bảng: dòng điện trong bảng tính ở điện áp 380V; nếu hệ thống dùng 400V nhân với 0.95, dùng 415V nhân với 0.92. Nếu tải chính là tải phi tuyến, tiết diện dây trung tính (N) cần tăng thêm 1.5-1.7 lần.
Cầu dao đầu vào/ra khuyến nghị
Cầu dao | 40 kVA | 60 kVA | 80 kVA | 100/120 kVA | 160/200 kVA |
|---|---|---|---|---|---|
Đầu vào lưới | 100A/3P | 125A/3P | 160A/3P | 250A/3P | 400A/3P |
Đầu vào bypass | 100A/3P | 125A/3P | 160A/3P | 250A/3P | 400A/3P |
Đầu ra | 100A/3P | 125A/3P | 160A/3P | 250A/3P | 400A/3P |
Đầu vào ắc quy | DC 160A/3P | DC 200A/3P | DC 250A/3P | DC 400A/3P | DC 630A/3P |
Lưu ý quan trọng: vì UPS là thiết bị có dòng rò lớn, hãng khuyến cáo không lắp cầu dao có chức năng chống dòng rò (RCD/ELCB) ở đầu vào UPS để tránh nhảy aptomat không mong muốn.
4. Quy trình mở kiện và di chuyển thiết bị
Kiểm tra bao bì còn nguyên vẹn, nếu phát hiện hư hỏng trong vận chuyển phải báo ngay đơn vị vận chuyển.
Dùng xe nâng di chuyển thiết bị đến vị trí quy định, tháo bao bì ngoài và lớp xốp đệm, tháo túi chống ẩm.
Kiểm tra tổng thể bên ngoài UPS, đối chiếu phụ kiện đi kèm theo phiếu đóng gói.
Sau khi xác nhận thiết bị còn nguyên vẹn, tháo giá đỡ góc chữ L cố định tủ trên pallet.
Xoay cần vặn ngược chiều kim đồng hồ để nâng 4 chân đế, giúp 4 bánh xe tiếp đất đều và chân đế treo hoàn toàn — lúc này mới có thể di chuyển tủ bằng con lăn đến vị trí lắp đặt cuối cùng.
Sau khi tủ vào đúng vị trí, xoay cần vặn theo chiều kim đồng hồ để hạ 4 chân đế xuống cho đến khi bánh xe treo hẳn lên và toàn bộ tải trọng dồn vào chân đế, sau đó dùng thước cân bằng (leveling instrument) kiểm tra và điều chỉnh cho tủ thật sự cân bằng .
5. Đấu nối cáp
Đấu nối cáp ắc quy
Đây là bước cần đặc biệt cẩn trọng vì điện áp ắc quy có thể gây nguy hiểm chết người. Một số quy định bắt buộc theo tài liệu hãng:
Tổng số bình ắc quy phải chọn từ 30 đến 44 bình (số chẵn), số lượng chuỗi dương và âm phải bằng nhau.
Chuỗi ắc quy dương và âm bắt buộc phải lắp cầu dao ắc quy 3 pha có bảo vệ giới hạn dòng.
Khi đấu dây, phải đảm bảo đúng cực tính giữa đầu cực ắc quy — cầu dao ắc quy — đầu cực UPS.
Đấu nối cáp AC đầu vào (lưới/bypass) và đầu ra
Trước khi đấu nối, bắt buộc dùng đồng hồ vạn năng đo kiểm tra ba pha của mạch chính và mạch bypass không bị chập, sau đó mới đấu lần lượt các dây vào các cực A, B, C, N tương ứng trên bảng đấu nối (manual, trang 19).
Yêu cầu đầu cos và lực siết (torque)
Việc siết đúng lực giúp đảm bảo tiếp xúc chắc chắn, tránh phát nhiệt tại điểm đấu nối — nguyên nhân phổ biến gây sự cố sau một thời gian vận hành. Ví dụ với công suất 40kVA và 160/200kVA:
Model | Đầu nối | Bulong | Lực siết |
|---|---|---|---|
40 kVA | Đầu vào lưới/bypass/đầu ra | M8 | 13 N·m |
160/200 kVA | Đầu vào lưới/bypass/đầu ra | M12 | 42 N·m |
6. Nghiệm thu sau lắp đặt
Trước khi cấp nguồn vận hành chính thức, tài liệu hãng yêu cầu kiểm tra tối thiểu các hạng mục sau:
Cấu hình hệ thống thực tế khớp với hợp đồng/đơn hàng
Cáp đầu vào, đầu ra, cáp ắc quy đấu nối chắc chắn, không lỏng, không hở mạch
Cáp điều khiển/giám sát từ xa (nếu có) đấu nối đúng cổng
Nhãn đánh dấu hai đầu cáp rõ ràng, dễ hiểu
Dây tiếp địa UPS đã đấu chắc chắn vào thanh tiếp địa phòng máy
Dây pha và dây trung tính đầu vào không bị đấu ngược
Thứ tự pha đầu vào đúng (với hệ thống song song, thứ tự pha của tất cả các UPS phải đồng nhất)
Vệ sinh sạch bụi bẩn, dị vật bên trong và ngoài tủ
Dùng đồng hồ vạn năng kiểm tra các thanh đồng không bị chập
7. Lưu ý an toàn khi thi công
UPS chỉ được lắp đặt, kiểm tra, bảo trì bởi kỹ sư được hãng hoặc đại lý ủy quyền — sai sót ở khâu này không được bảo hành.
Trước khi thao tác, mặc trang phục cách điện, dùng dụng cụ cách điện, tháo bỏ vật dẫn điện như trang sức, đồng hồ.
Khi cần di chuyển hoặc đấu lại dây UPS, phải ngắt hoàn toàn nguồn AC đầu vào, ắc quy và các nguồn khác, đợi ít nhất 5 phút cho thiết bị xả hết điện tồn dư trước khi thao tác — bên trong vẫn có thể còn điện áp gây nguy hiểm dù đã tắt.
Tuyệt đối không đóng cầu dao khi việc lắp đặt UPS chưa hoàn tất, không cấp nguồn khi chưa có sự cho phép của kỹ thuật viên điện đủ chuyên môn (manual, trang 3).
Việc lắp đặt đúng kỹ thuật ngay từ đầu quyết định phần lớn độ ổn định và tuổi thọ của hệ thống UPS về sau. Nếu công trình của bạn cần khảo sát, tư vấn tiết diện cáp hoặc đội thi công lắp đặt UPS Hyundai Online 40-200kVA, liên hệ UPS Smart – 0787 566 838 – upssmart.vn để được hỗ trợ trực tiếp.
