Hệ thống UPS cho bệnh viện: Tiêu chuẩn, yêu cầu kỹ thuật và giải pháp phù hợp

Trong bệnh viện và phòng khám, nguồn điện không chỉ là tiện ích mà còn ảnh hưởng trực tiếp đến an toàn bệnh nhân và khả năng vận hành của toàn bộ hệ thống y tế. Một sự cố mất điện trong ICU, phòng mổ, phòng siêu âm hoặc khi đang vận hành MRI/CT có thể gây gián đoạn điều trị, mất dữ liệu hoặc hư hỏng thiết bị giá trị cao.

Vì vậy, UPS dành cho bệnh viện cần đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt hơn nhiều so với UPS dân dụng hoặc thương mại thông thường. Đặc biệt, hệ thống UPS dành cho bệnh viện phải đảm bảo điện liên tục, điện sạch và khả năng phối hợp với máy phát điện, BMS và hệ thống điện dự phòng của bệnh viện.

Tiêu chuẩn IEC và TCVN cho hệ thống UPS dành cho bệnh viện

IEC 60364-7-710 – Hệ thống điện cho cơ sở y tế

Tiêu chuẩn này quy định các yêu cầu đặc biệt đối với hệ thống điện trong bệnh viện và cơ sở y tế, đặc biệt tại:

• ICU / NICU

• phòng mổ

• phòng gây mê

• khu vực hồi sức

Đối với các khu vực y tế nhóm 2 (Group 2 medical locations), hệ thống điện cần đảm bảo độ liên tục rất cao và thời gian phục hồi nguồn cực ngắn. Trong thực tế, UPS y tế online chuẩn VFI thường được sử dụng để đáp ứng yêu cầu này.

IEC 62040-3 – Tiêu chuẩn hiệu suất UPS

IEC 62040-3 phân loại UPS thành:

• VFD (Offline)

• VI (Line Interactive)

• VFI (Online Double Conversion)

Đối với UPS cho bệnh viện, đặc biệt tại ICU, MRI hoặc phòng mổ, UPS Online Double Conversion (VFI) thường được ưu tiên nhờ:

• chuyển đổi gần như không gián đoạn

• điện áp đầu ra ổn định

• lọc nhiễu tốt

• bảo vệ thiết bị y tế nhạy cảm

IEC 60601-1 – An toàn thiết bị điện y tế

Tiêu chuẩn này quy định:

• chống điện giật

• giới hạn dòng rò

• an toàn cách điện

• bảo vệ bệnh nhân

Trong nhiều hệ thống UPS y tế online, isolation transformer được sử dụng để tăng độ an toàn điện cho thiết bị hỗ trợ sự sống.

TCVN 7447-7-710

Đây là phiên bản tiêu chuẩn Việt Nam tương đương IEC 60364-7-710, quy định:

• phân loại khu vực y tế Group 0/1/2

• hệ thống điện liên tục

• nguồn điện dự phòng

• yêu cầu nối đất và chống điện giật

TCVN 7186 (IEC 60601)

Bộ tiêu chuẩn áp dụng cho thiết bị điện y tế, bao gồm:

• an toàn điện

• EMC

• giới hạn dòng rò

• bảo vệ bệnh nhân và nhân viên y tế

Các khu vực cần UPS cho bệnh viện

ICU, phòng mổ và hồi sức

Đây là nhóm tải quan trọng nhất trong bệnh viện:

• máy thở

• monitor bệnh nhân

• bơm tiêm điện

• máy gây mê

• dao mổ điện

Các khu vực này thường sử dụng UPS online để đảm bảo:

• điện liên tục gần như không gián đoạn

• điện áp ổn định

• dạng sóng sine thuần

• giảm nhiễu điện

Hệ thống chẩn đoán hình ảnh

Bao gồm:

• MRI

• CT Scan

• X-Ray DR

• PACS/RIS

Các hệ thống này yêu cầu:

• điện sạch

• chống nhiễu

• shutdown an toàn

• khả năng phối hợp với máy phát điện

Đặc biệt với MRI:

• hệ thống magnet siêu dẫn rất nhạy với sự cố điện

• UPS cho bệnh viện đóng vai trò bridge power trong thời gian máy phát khởi động

Phòng siêu âm và xét nghiệm

Ngoài ICU và MRI, các phòng:

• siêu âm

• xét nghiệm

• nội soi

• PACS nhỏ

cũng thường triển khai UPS online công suất:

• 3kVA

• 6kVA

• 10kVA

để:

• tránh lỗi dữ liệu

• bảo vệ thiết bị

• giảm hỏng hóc do điện áp chập chờn

Yêu cầu kỹ thuật đối với UPS cho bệnh viện

UPS Online Double Conversion (VFI)

UPS cho bệnh viện thường sử dụng công nghệ Online Double Conversion nhằm:

• cách ly tải khỏi lưới điện

• giảm nhiễu điện

• giữ điện áp và tần số ổn định

• đảm bảo chuyển đổi gần như không gián đoạn

True Sine Wave

Thiết bị y tế nhạy cảm yêu cầu:

• dạng sóng sine thuần

• THDv thấp

• điện áp ổn định ±1%

để đảm bảo độ chính xác của:

• monitor ECG

• máy xét nghiệm

• MRI

• CT

Giám sát từ xa

UPS y tế hiện đại thường hỗ trợ:

• SNMP

• Modbus

• tích hợp BMS

• cảnh báo email/SMS

giúp đội kỹ thuật theo dõi tình trạng UPS liên tục.

Giải pháp UPS Hyundai cho bệnh viện và phòng khám

Phòng khám nhỏ và phòng siêu âm

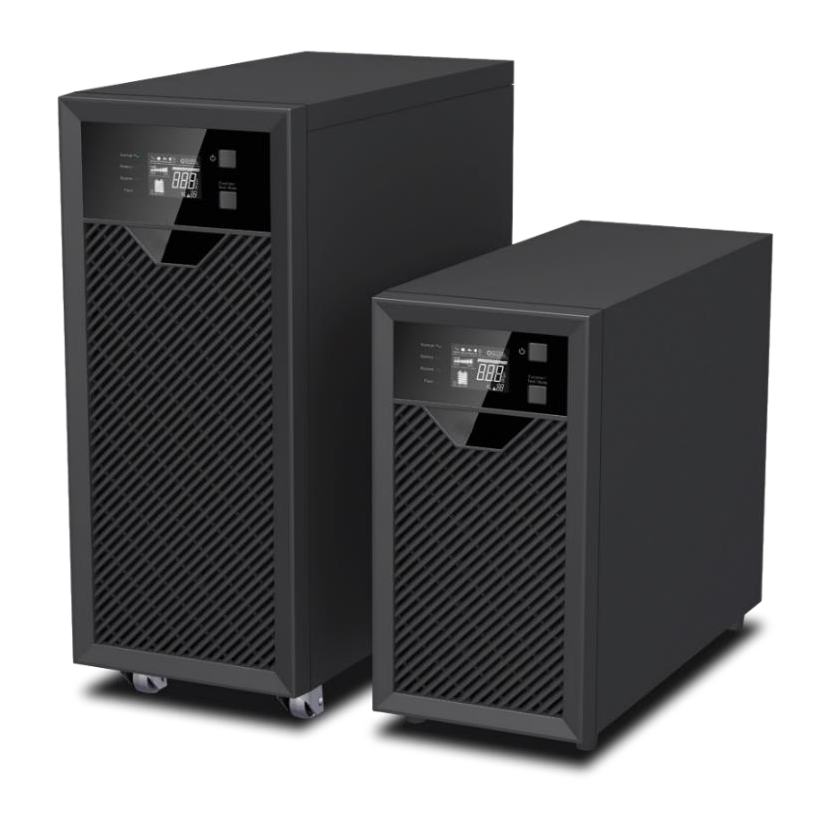

Hyundai HD-3KT9 / HD-6KT9 / HD-10KT9

Phù hợp cho:

• máy siêu âm

• hệ thống xét nghiệm

• PACS nhỏ

• X-Ray kỹ thuật số

• phòng khám chuyên khoa

Ưu điểm:

• UPS Online Double Conversion

• True Sine Wave

• điện áp ổn định

• thiết kế Tower nhỏ gọn

ICU và phòng mổ quy mô vừa

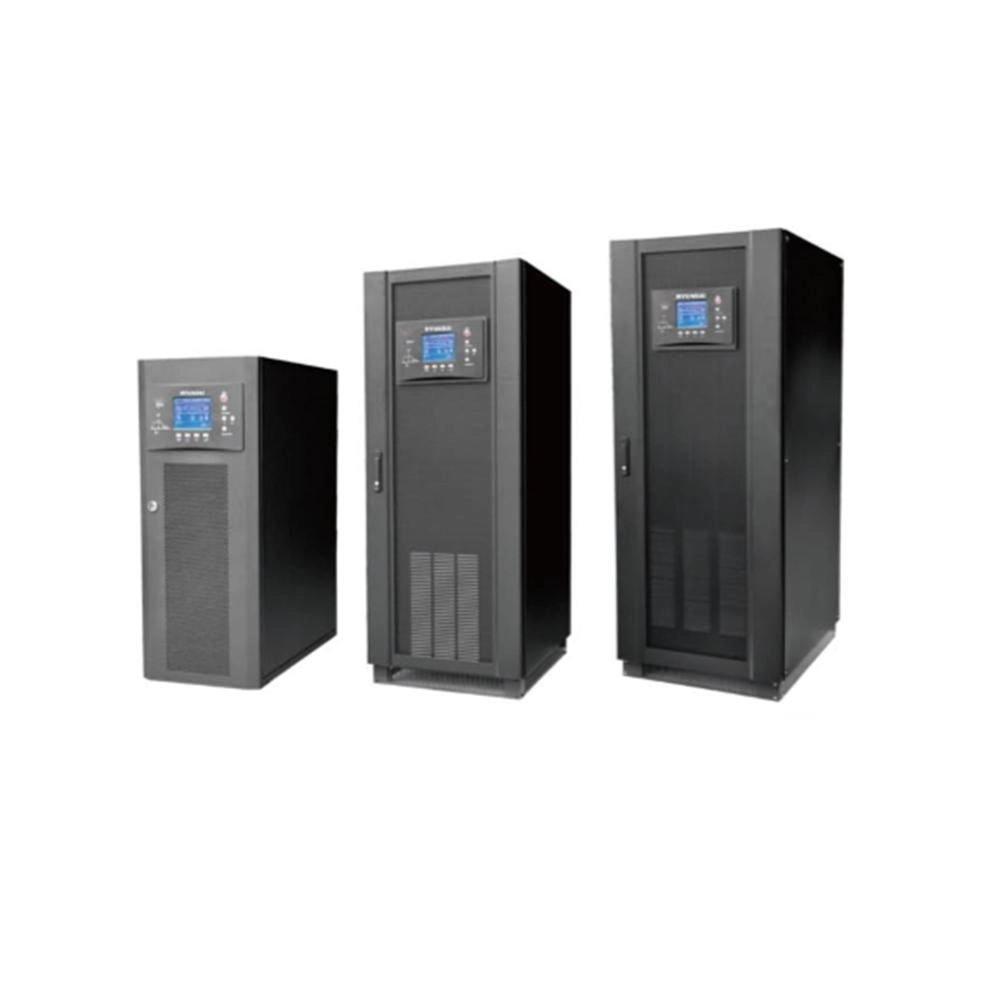

Hyundai HD-20K3 / HD-30K3

Phù hợp cho:

• ICU

• phòng hồi sức

• phòng mổ

• tủ điện y tế quan trọng

Tính năng:

• UPS Online 3 pha

• PF = 1.0

• hỗ trợ SNMP/BMS

• hỗ trợ battery ngoài

• khả năng chạy song song

MRI, CT và bệnh viện lớn

Hyundai HD-50K3 / HD-60K3 / HD-100K3

Phù hợp cho:

• MRI 1.5T / 3T

• CT Scan

• trung tâm chẩn đoán hình ảnh

• hệ thống điện y tế công suất lớn

Ưu điểm:

• công suất 3 pha lớn

• hiệu suất cao

• khả năng mở rộng battery

• hỗ trợ triển khai N+1

• phù hợp kết hợp máy phát điện

Lưu ý khi triển khai UPS cho bệnh viện

✅ Khảo sát tải thực tế trước khi chọn UPS

✅ Thiết kế đồng bộ:

• UPS

• máy phát điện

• ATS

• chống sét SPD

• tiếp địa

✅ Hệ thống quan trọng nên triển khai N+1

✅ Bảo trì UPS định kỳ tối thiểu 6 tháng/lần

✅ Đội kỹ thuật cần được đào tạo vận hành UPS y tế

UPS cho bệnh viện không đơn thuần là thiết bị lưu điện mà là một phần quan trọng trong hệ thống an toàn vận hành của cơ sở y tế. Việc lựa chọn đúng UPS y tế online sẽ giúp bảo vệ thiết bị, dữ liệu và quan trọng nhất là đảm bảo an toàn cho bệnh nhân.

Cần tư vấn chọn UPS phù hợp cho ICU, phòng mổ, MRI hoặc phòng khám? Liên hệ UPSSmart để được khảo sát và đề xuất giải pháp UPS Hyundai phù hợp với từng mô hình bệnh viện.
