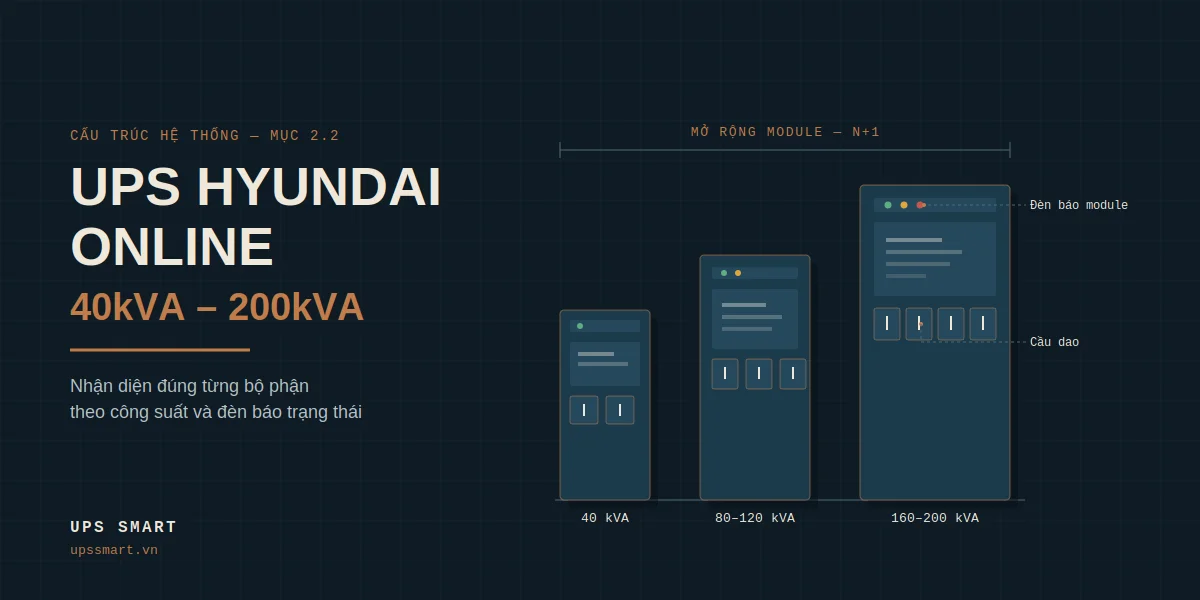

Cấu trúc hệ thống UPS Hyundai Online 40kVA-200kVA

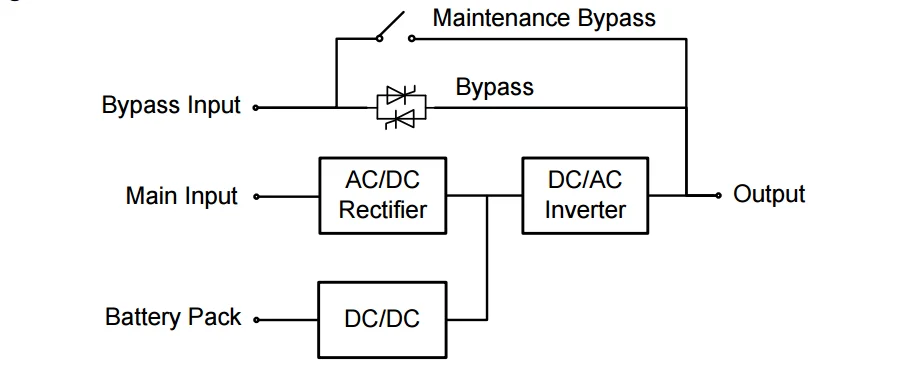

Dòng UPS Hyundai Online công suất 40-200kVA được thiết kế theo dạng tủ đứng (tower cabinet), có bánh xe di chuyển và chân đế cố định, phù hợp lắp đặt trong phòng kỹ thuật, trung tâm dữ liệu hoặc phòng điện của tòa nhà, nhà máy, bệnh viện. Tùy công suất, dòng sản phẩm được chia thành 4 nhóm cấu trúc: 40kVA, 60kVA, 80/100/120kVA và 160/200kVA. Bài viết này giúp bạn nhận diện đúng các bộ phận chức năng trên từng nhóm công suất, phục vụ cho việc lắp đặt, vận hành và bảo trì hàng ngày.
1. Đặc điểm chung về hình dáng bên ngoài
Ở tất cả các công suất, mặt ngoài tủ UPS Hyundai Online đều gồm 5 bộ phận cơ bản:
Bộ phận | Chức năng |
|---|---|
Cửa trước (Front door) | Đóng/mở để thao tác, quan sát các module bên trong |
Màn hình giám sát (Monitoring display unit) | Hiển thị trạng thái vận hành, cảnh báo, điều khiển bật/tắt |
Vỏ tủ (Enclosure) | Bảo vệ các linh kiện điện bên trong |
Chân đế (Support foot) | Cố định tủ khi lắp đặt |
Bánh xe (Wheels) | Hỗ trợ di chuyển tủ khi chưa cố định chân đế |
Khi mở cửa trước, các khối chức năng chính (module công suất, cầu dao, cổng giao tiếp...) sẽ lộ ra để kỹ thuật viên thao tác, đấu nối và bảo trì.
2. Cấu trúc hệ thống theo từng công suất
2.1. UPS 40kVA
UPS 40kVA có cấu trúc gọn nhất trong dòng sản phẩm, phù hợp cho phòng máy chủ vừa và nhỏ. Các bộ phận chức năng mặt trước và mặt sau bao gồm:
STT | Bộ phận |
|---|---|
1 | Đèn báo trạng thái hệ thống (System status indicator light) |
2 | Cổng giao tiếp (Communication interface) |
3 | Nút khởi động lạnh (Cold start button) |
4 | Khe cắm card mở rộng (Smart card slot) |
5 | Cổng kết nối màn hình giám sát (Monitoring display unit interface) |
6 | Đèn báo module công suất (Power unit indicator lights) |
7 | Module công suất (Power module) |
8 | Cầu dao đầu vào lưới điện (Mains input breaker) |
9 | Cầu dao đầu vào bypass (Bypass input breaker) |
10 | Cầu dao đầu ra (Output breaker) |
11 | Cầu dao bypass bảo trì (Maintenance bypass breaker) |
12 | Công tắc pin tích hợp (Built-in battery switch) |
Riêng bản 40kVA có tùy chọn pin tích hợp sẵn trong tủ (built-in battery), nên có thêm công tắc pin riêng ở mặt sau — điểm khác biệt so với các công suất lớn hơn thường dùng tủ pin ngoài.
2.2. UPS 60kVA
Cấu trúc 60kVA tương tự 40kVA nhưng không có công tắc pin tích hợp, do bản 60kVA sử dụng tủ pin ngoài là chủ yếu:
STT | Bộ phận |
|---|---|
1 | Đèn báo trạng thái hệ thống |
2 | Cổng giao tiếp |
3 | Nút khởi động lạnh |
4 | Khe cắm card mở rộng |
5 | Cổng kết nối màn hình giám sát |
6 | Đèn báo module công suất |
7 | Module công suất |
8 | Cầu dao đầu vào lưới điện |
9 | Cầu dao đầu vào bypass |
10 | Cầu dao đầu ra |
11 | Cầu dao bypass bảo trì |
2.3. UPS 80kVA / 100kVA / 120kVA
Từ công suất 80kVA trở lên, tủ UPS được trang bị thêm bộ chống sét lan truyền (lightning protector) ngay trên bảng đấu nối, đồng thời số lượng module công suất tăng lên để đáp ứng công suất lớn hơn. Bản 120kVA trong hình minh họa của hãng có 2 module công suất; riêng tủ 80kVA có bề ngang hẹp hơn 100/120kVA:
STT | Bộ phận |
|---|---|
1 | Đèn báo trạng thái hệ thống |
2 | Cổng giao tiếp |
3 | Nút khởi động lạnh |
4 | Khe cắm card mở rộng |
5 | Cổng kết nối màn hình giám sát |
6 | Đèn báo module công suất |
7 | Module công suất |
8 | Cầu dao đầu vào lưới điện |
9 | Cầu dao đầu vào bypass |
10 | Cầu dao đầu ra |
11 | Cầu dao bypass bảo trì |
12 | Bộ chống sét lan truyền (Lightning protector) |
2.4. UPS 160kVA / 200kVA
Đây là nhóm công suất lớn nhất của dòng 40-200kVA, sử dụng thiết kế module hóa với tối đa 3 module công suất song song (bản 200kVA dùng làm ví dụ minh họa có 3 module, bản 160kVA có 3 module tương tự). Nhờ kiến trúc modular, hệ thống có thể mở rộng công suất hoặc thay nóng (hot-swap) từng module khi cần bảo trì mà không làm gián đoạn cấp điện cho tải:
STT | Bộ phận |
|---|---|
1 | Đèn báo trạng thái hệ thống |
2 | Cổng giao tiếp |
3 | Nút khởi động lạnh |
4 | Khe cắm card mở rộng |
5 | Cổng kết nối màn hình giám sát |
6 | Đèn báo module công suất |
7 | Bộ chống sét lan truyền |
8 | Cầu dao đầu vào lưới điện |
9 | Cầu dao đầu vào bypass |
10 | Cầu dao đầu ra |
11 | Cầu dao bypass bảo trì |
3. Ý nghĩa các đèn báo trên module công suất
Mỗi module công suất có 3 đèn báo xếp từ trái sang phải: đèn vận hành (operation), đèn cảnh báo (alarming) và đèn lỗi (failure) (manual, trang 9). Đây là cách nhanh nhất để kỹ thuật viên kiểm tra tình trạng từng module ngay tại tủ mà không cần mở màn hình giám sát:
Đèn vận hành sáng: module đang hoạt động bình thường.
Đèn cảnh báo sáng/nhấp nháy: module có sự kiện cần chú ý nhưng chưa ảnh hưởng đến tải.
Đèn lỗi sáng: module gặp sự cố, cần kiểm tra hoặc thay thế.
4. Vì sao cấu trúc modular quan trọng?
Từ công suất 80kVA trở lên, UPS Hyundai Online chuyển sang thiết kế nhiều module công suất song song thay vì 1 khối duy nhất. Thiết kế này mang lại 3 lợi ích thực tế:
Dự phòng N+1: nếu một module gặp sự cố, các module còn lại vẫn gánh tải, giảm rủi ro mất điện toàn hệ thống.
Bảo trì không gián đoạn: kỹ thuật viên có thể cô lập và thay thế từng module mà không cần tắt toàn bộ UPS.
Mở rộng linh hoạt: khi nhu cầu tải tăng, có thể bổ sung thêm module công suất thay vì phải thay cả tủ UPS mới.
Nắm rõ cấu trúc hệ thống giúp việc lắp đặt, đấu nối và bảo trì UPS Hyundai Online diễn ra đúng kỹ thuật, an toàn, hạn chế tối đa rủi ro cho hệ thống điện quan trọng. Nếu cần tư vấn chọn đúng công suất và cấu hình module cho công trình của bạn, liên hệ UPS Smart – 0787 566 838 – upssmart.vn để được hỗ trợ.
