UPS Cửa Cuốn: Cấu Tạo, Sơ Đồ Cách Đấu Và Hướng Dẫn Sử Dụng Chi Tiết
Cấu Tạo Bộ Lưu Điện Cửa Cuốn Gồm Những Gì? Nguyên Lý Hoạt Động Chi Tiết
Bộ lưu điện cửa cuốn là thiết bị cực kỳ quan trọng trong các gia đình, cửa hàng và nhà phố hiện nay. Khi mất điện đột ngột, UPS cửa cuốn giúp người dùng vẫn có thể đóng/mở cửa bình thường, tránh bị kẹt cửa hoặc mất an toàn.
Tuy nhiên, nhiều người vẫn chưa hiểu rõ cấu tạo bộ lưu điện cửa cuốn gồm những thành phần nào và hoạt động ra sao.
Bài viết dưới đây sẽ giúp bạn hiểu chi tiết từ cấu tạo, sơ đồ điện đến nguyên lý hoạt động của UPS cửa cuốn.
Bộ lưu điện cửa cuốn là gì?
Bộ lưu điện cửa cuốn (UPS cửa cuốn) là thiết bị:
Tích trữ điện năng trong ắc quy
Tự động cấp điện cho motor cửa cuốn khi mất điện
UPS cửa cuốn giúp:
Đóng/mở cửa khi cúp điện
Tránh bị nhốt phía trong và phía ngoài cửa cuốn
Bảo vệ motor cửa cuốn
Giảm nguy cơ hỏng bo mạch

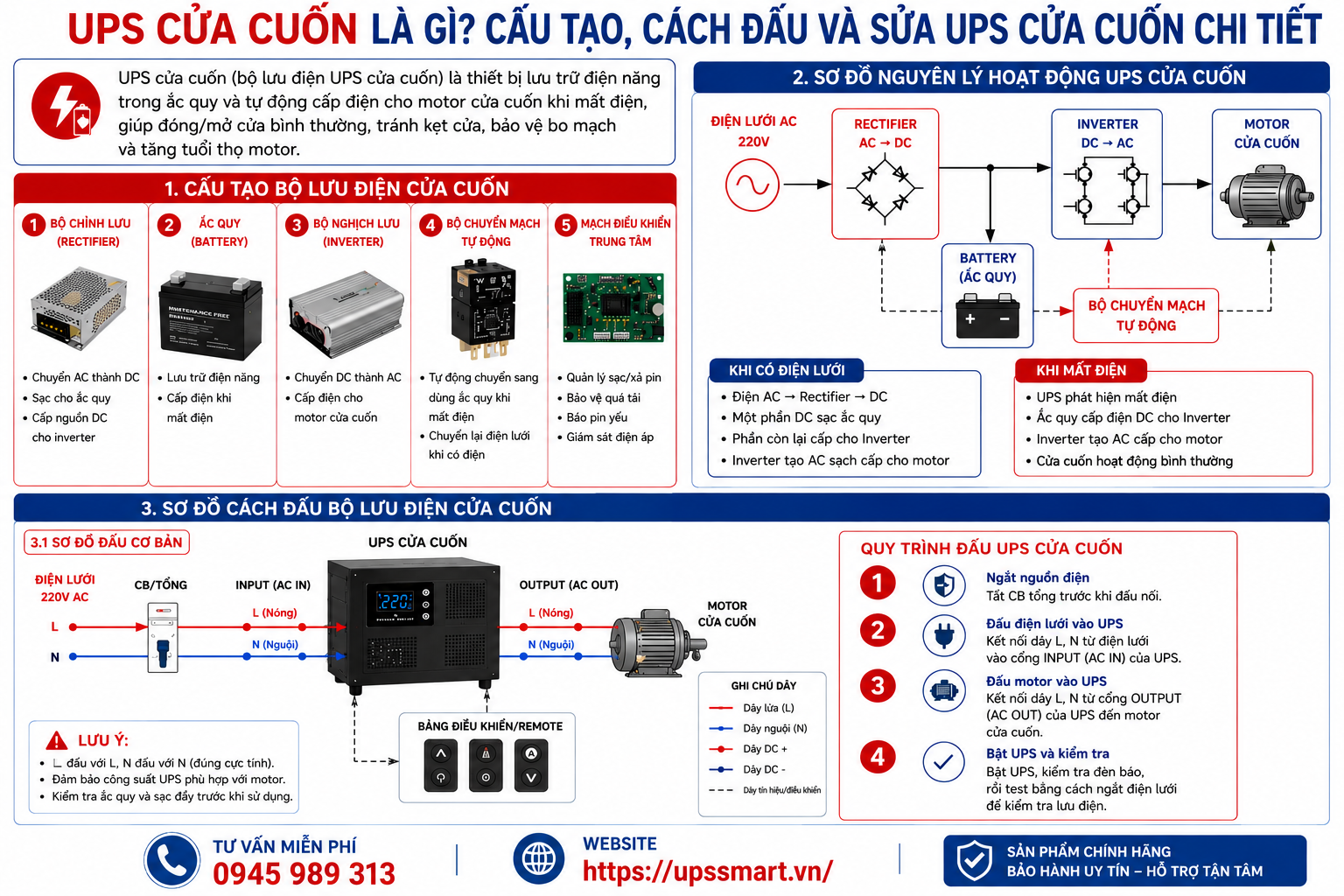

Cấu tạo bộ lưu điện cửa cuốn gồm những gì?
Một bộ UPS cửa cuốn thường gồm các thành phần chính sau:
1. Bộ chỉnh lưu (Rectifier)
Chức năng:
Chuyển điện AC từ điện lưới thành điện DC
Sạc cho ắc quy
Cấp nguồn cho hệ thống inverter
Đây là bộ phận đầu tiên trong quá trình xử lý điện.
2. Ắc quy lưu điện (Battery)
Ắc quy là nơi lưu trữ điện năng dự phòng.
Khi mất điện:
UPS sẽ lấy điện từ ắc quy
Cung cấp cho inverter để chạy motor cửa cuốn
Thông thường UPS cửa cuốn sử dụng:
Ắc quy khô kín khí VRLA
Điện áp 12V hoặc 24V
3. Bộ nghịch lưu (Inverter)
Đây là bộ phận quan trọng nhất trong cấu tạo bộ lưu điện cửa cuốn.
Nhiệm vụ:
Chuyển điện DC từ pin thành điện AC
Cấp điện cho motor cửa cuốn hoạt động
Inverter phải chịu:
Dòng khởi động lớn
Tải tăng đột ngột khi motor chạy
4. Bộ chuyển mạch tự động
Bộ chuyển mạch giúp:
Tự động chuyển sang dùng pin khi mất điện
Chuyển lại điện lưới khi có điện trở lại
Quá trình này diễn ra cực nhanh nên cửa cuốn vẫn hoạt động bình thường.
5. Mạch điều khiển trung tâm
Mạch điều khiển có nhiệm vụ:
Theo dõi điện áp
Điều khiển sạc pin
Bảo vệ quá tải
Báo pin yếu
Điều khiển quạt tản nhiệt
6. Hệ thống bảo vệ
UPS cửa cuốn hiện đại thường tích hợp:
Chống chập điện
Chống quá tải
Chống sụt áp
Tự ngắt khi pin yếu
Chống nóng
Giúp tăng tuổi thọ cả UPS và motor cửa cuốn.
Nguyên lý hoạt động của UPS cửa cuốn
Khi có điện lưới
Điện AC đi vào UPS
Rectifier chuyển AC thành DC
Một phần điện dùng sạc pin
Phần còn lại cấp cho inverter
Inverter cấp điện cho motor cửa cuốn
Khi mất điện
UPS phát hiện mất điện
Battery cấp điện DC
Inverter chuyển DC thành AC
Motor cửa cuốn tiếp tục hoạt động
Người dùng vẫn có thể:
Đóng cửa
Mở cửa
Điều khiển remote bình thường
Vì sao UPS cửa cuốn cần inverter mạnh?
Motor cửa cuốn có đặc điểm:
Dòng khởi động rất lớn
Tăng tải đột ngột khi kéo cửa
Do đó:
UPS cửa cuốn phải chịu tải xung cao
Inverter phải đủ mạnh
Pin phải có khả năng xả nhanh
Nếu UPS quá yếu:
Motor có thể không khởi động được
UPS dễ báo lỗi hoặc tự ngắt
Cách chọn UPS cửa cuốn phù hợp
Khi chọn bộ lưu điện cửa cuốn cần chú ý:
Công suất motor
Ví dụ:
Motor 300W
Motor 500W
Motor 800W
UPS nên có công suất lớn hơn khoảng 20–30%.
Số lần đóng/mở cần backup
Thông thường:
UPS cửa cuốn backup khoảng 10–30 lần đóng/mở
Chất lượng inverter
Nên ưu tiên:
Sóng sine chuẩn
Khả năng chịu tải xung cao
Có bảo vệ quá tải

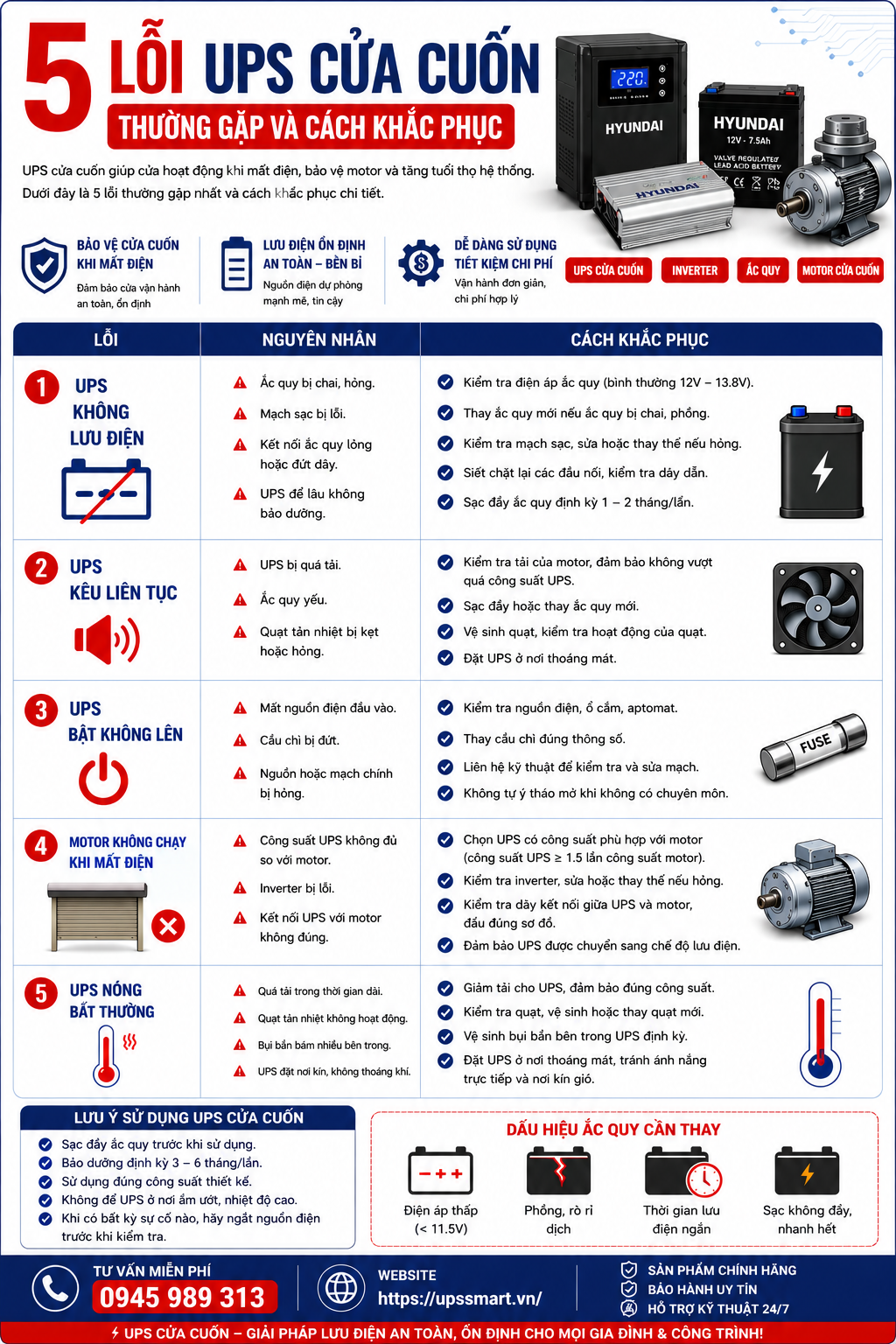

5 Lỗi UPS Cửa Cuốn Thường Gặp Và Cách Khắc Phục
Trong quá trình sử dụng, UPS cửa cuốn có thể gặp một số lỗi phổ biến như không lưu điện, UPS kêu liên tục hoặc motor không chạy khi mất điện. Nếu không xử lý kịp thời, các lỗi này có thể làm giảm tuổi thọ UPS và motor cửa cuốn.
1. UPS Không Lưu Điện
Nguyên nhân:
Ắc quy bị chai hoặc hỏng
Mạch sạc lỗi
Dây pin lỏng
Cách khắc phục:
Kiểm tra điện áp pin
Thay ắc quy mới nếu pin bị chai
Kiểm tra và siết lại đầu nối
2. UPS Kêu Liên Tục
Nguyên nhân:
UPS quá tải
Pin yếu
Quạt tản nhiệt hỏng
Cách khắc phục:
Kiểm tra công suất motor
Sạc hoặc thay pin
Vệ sinh và kiểm tra quạt
3. UPS Bật Không Lên
Nguyên nhân:
Mất nguồn điện đầu vào
Cháy cầu chì
Hỏng nguồn hoặc bo mạch
Cách khắc phục:
Kiểm tra CB và ổ cắm điện
Thay cầu chì đúng thông số
Liên hệ kỹ thuật nếu UPS không khởi động
4. Motor Không Chạy Khi Mất Điện
Nguyên nhân:
UPS công suất quá nhỏ
Inverter lỗi
Đấu sai dây output
Cách khắc phục:
Chọn UPS phù hợp công suất motor
Kiểm tra inverter và dây đấu
Đảm bảo UPS ở chế độ lưu điện
5. UPS Nóng Bất Thường
Nguyên nhân:
UPS hoạt động quá tải
Quạt không hoạt động
Đặt UPS nơi kín, nóng
Cách khắc phục:
Giảm tải cho UPS
Vệ sinh UPS định kỳ
Đặt UPS nơi khô ráo, thoáng mát
Kết luận
Hiểu rõ cấu tạo bộ lưu điện cửa cuốn giúp người dùng:
Chọn đúng công suất UPS
Bảo vệ motor cửa cuốn
Đảm bảo hoạt động ổn định khi mất điện
Tăng tuổi thọ thiết bị
Một bộ UPS cửa cuốn tiêu chuẩn thường gồm:
Rectifier
Battery
Inverter
Bộ chuyển mạch
Mạch điều khiển
Hệ thống bảo vệ
Đây là giải pháp cần thiết cho nhà phố, cửa hàng và gara hiện đại hiện nay.
