Nguồn điện trạm BTS viễn thông: Bên trong kiến trúc rectifier-ắc quy — và những nơi UPS vẫn cần thiết

Hỏi một kỹ sư hiện trường viễn thông rằng trạm BTS "có UPS không", nhiều khả năng bạn sẽ nhận được cái nhún vai — vì đa số trạm phát sóng không hề chạy UPS AC thông thường. Thay vào đó, chúng chạy thứ tương đương về chức năng nhưng khác về kiến trúc: một tủ nguồn DC -48V. Hiểu rõ sự khác biệt này chính là chìa khóa để biết UPS thực sự tạo giá trị ở đâu trên một trạm viễn thông, và ở đâu nó chỉ lặp lại lớp bảo vệ đã có sẵn.

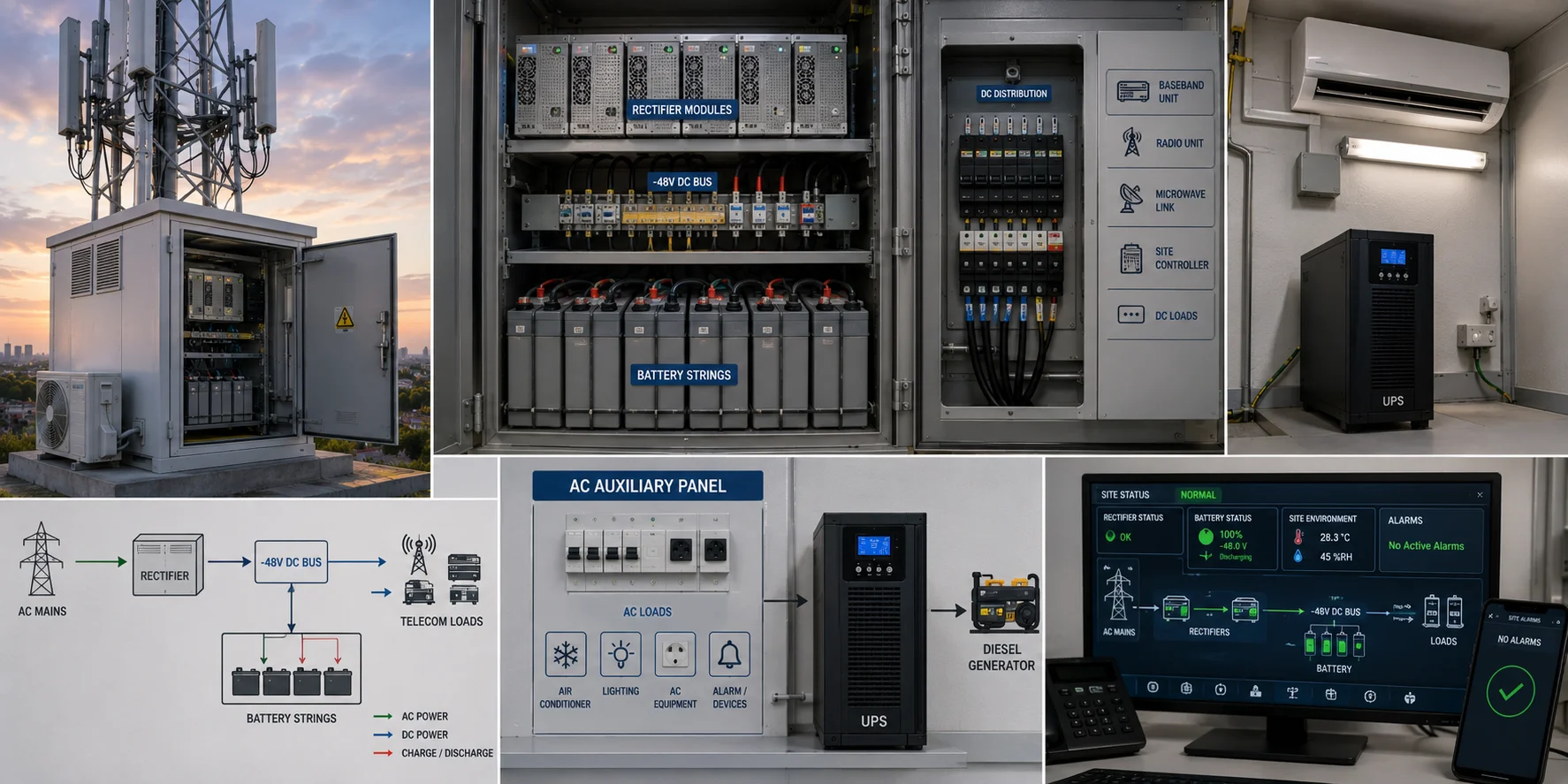

1. Kiến trúc lõi: rectifier, bus DC, dãy ắc quy

Hệ thống nguồn viễn thông tiêu chuẩn được xây từ 3 lớp phối hợp với nhau. Theo mô tả của một nhà cung cấp trong ngành, hệ thống tích hợp đầu vào điện lưới, module rectifier, thanh cái DC, ắc quy, mạch phân phối và khối giám sát vào chung một tủ.

Rectifier (chỉnh lưu) chuyển đổi điện AC lưới đầu vào thành -48VDC ổn định, đồng thời cấp điện cho thiết bị radio/truyền dẫn và sạc nhỏ giọt cho dãy ắc quy. Phân phối DC dẫn điện -48V đến từng tải (khối băng gốc, khối radio, liên kết truyền dẫn/vi ba, bộ điều khiển trạm) kèm bảo vệ mạch riêng. Dãy ắc quy — thường là VRLA hoặc ngày càng nhiều là lithium — đấu trực tiếp trên bus DC, nên khi mất điện lưới, nó không "kích hoạt" sau một khoảng trễ; như một nhà sản xuất mô tả, trong lúc mất điện, ắc quy tiếp quản ngay lập tức không có độ trễ, duy trì tải viễn thông.

Về bản chất, đây đã là một kiến trúc UPS online — tải luôn chạy trên bus DC, với rectifier và ắc quy cùng đấu song song vào bus đó, nên không có bộ chuyển mạch và không có thời gian chuyển nguồn. Đây chính xác là lý do gọi hệ thống này là "UPS" thường gây nhầm lẫn cho người quen với tủ UPS AC dạng rack; một tủ nguồn DC thiết kế đúng chính là UPS, chỉ được xây quanh -48VDC thay vì 120/230VAC.

Điểm cần lưu ý về nguồn điện (1) — cái này đã có sẵn, đừng làm trùng lặp. Nếu thiết bị radio/băng gốc của trạm đã chạy nguyên bản trên -48VDC từ tủ rectifier/ắc quy, việc thêm một UPS AC riêng phía trước tủ đó chỉ tạo thêm một tầng chuyển đổi (và một điểm hỏng) mà không tăng thêm bảo vệ. Độ dự phòng thực sự cần quan tâm ở đây là N+1 module rectifier và dung lượng dãy ắc quy, không phải thêm một lớp UPS.

2. Khoảng trống thực sự nằm ở đâu: tải AC phụ trợ

Tủ nguồn DC bảo vệ phần lõi RF/băng gốc. Nhưng một shelter/tủ BTS thực tế cũng chạy khá nhiều thiết bị dùng điện AC mà bus -48V không chạm tới: điều hòa/kiểm soát nhiệt độ, chiếu sáng trạm, thiết bị trên đường anten ngoài trời, một số thiết bị truyền dẫn/vi ba dùng AC nguyên bản, và ngày càng nhiều thiết bị điện toán biên hoặc gom tín hiệu small-cell.

Hệ thống điều hòa tồn tại đặc biệt để cung cấp môi trường làm việc phù hợp cho thiết bị viễn thông, đảm bảo thiết bị hoạt động trong điều kiện nhiệt độ và độ ẩm tốt nhất — và hệ này thường chạy trên điện AC thô, không phải bus DC. Nếu mất điện lưới và trạm không có backup phía AC, thiết bị radio/băng gốc vẫn chạy tốt trên ắc quy, nhưng nhiệt độ shelter bắt đầu tăng, và nếu mất điện kéo dài, thiết bị vẫn có thể tự ngắt do quá nhiệt — không phải do mất điện.

Điểm cần lưu ý về nguồn điện (2) — tủ điện AC phụ trợ. Đây là điểm mà nhiều đợt kiểm tra hiện trường hay bỏ sót. Một UPS AC quy mô vừa phải, tính cho điều hòa, chiếu sáng, thiết bị giám sát/cảnh báo, ngăn được kịch bản lõi DC sống sót qua sự cố nhưng shelter tự "nấu chín" chính nó thành một sự cố thứ cấp. UPS này không cần lớn — nó chỉ cần bắc cầu tới lúc máy phát chạy, giống hệt cách tủ rectifier/ắc quy bắc cầu cho tải RF.

3. Giám sát & báo cáo cảnh báo — điểm hỏng thầm lặng

Giá trị của một hệ thống nguồn viễn thông phụ thuộc vào việc trung tâm điều hành mạng (NOC) biết có sự cố xảy ra. Các hệ thống thường truyền trạng thái ắc quy, lỗi rectifier, cảnh báo cửa/nhiệt độ qua SNMP hoặc Modbus về nền tảng giám sát trung tâm — theo một nhà sản xuất, hệ thống quản lý ắc quy (BMS) đảm bảo an toàn, tình trạng và hiệu năng ắc quy, thường giao tiếp qua giao thức SNMP hoặc Modbus về trung tâm điều khiển mạng. Nếu chính module giám sát/truyền thông mất điện trước phần còn lại của trạm, nhà mạng mất khả năng quan sát đúng lúc quan trọng nhất — sự cố trở nên vô hình cho đến khi khách hàng phàn nàn về rớt cuộc gọi.

Điểm cần lưu ý về nguồn điện (3) — module giám sát/cảnh báo và truyền dẫn backhaul. Bộ điều khiển trạm, khối giám sát từ xa, và các liên kết quản lý ngoài băng (thường chạy qua modem riêng hoặc chặng vi ba) nên nằm ở nhánh được bảo vệ tốt nhất trong hệ thống nguồn, không phải là ý nghĩ sau cùng — vì nếu module này tắt, nhà mạng thậm chí không thể biết phần còn lại của trạm đã dừng "êm" hay "sập" hoàn toàn.

4. Máy phát diesel hay trạm chỉ dùng ắc quy — tính thời lượng, không chỉ tính thời gian chịu đựng

Khác với khoảng trống 10 giây của bệnh viện, câu hỏi thiết kế nguồn dự phòng của một trạm BTS thường là về thời lượng, không phải tốc độ chuyển nguồn, vì thường không phải trạm từ xa nào cũng có máy phát tự khởi động. Theo cách một đơn vị tích hợp hệ thống nguồn mô tả thiết kế phân lớp: lớp rectifier cấp nguồn DC liên tục; lớp ắc quy và lưu trữ đảm bảo tự chủ trong lúc mất điện; và lớp UPS hỗ trợ chất lượng điện và tính liên tục cho tải trọng yếu. Với trạm macro đô thị, thời gian tự chủ đó thường chỉ vài giờ ắc quy, được hỗ trợ bởi máy phát di động hoặc cố định cho các đợt mất điện dài hơn. Với trạm vùng sâu/nông thôn không tiếp cận được máy phát, thời gian tự chủ được tính lớn hơn hẳn, đôi khi kết hợp thêm điện mặt trời.

Điểm cần lưu ý về nguồn điện (4) — quyết định về công suất/thời lượng, không chỉ vị trí đặt. Với trạm chỉ dựa hoàn toàn vào thời gian tự chủ của ắc quy (không có máy phát), câu hỏi "UPS" chuyển từ đặt ở đâu sang cần bao nhiêu: dung lượng dãy ắc quy phải khớp với thời lượng mất điện thực tế của khu vực đó, không phải một con số mặc định chung của ngành — cùng nguyên tắc mà các ví dụ về tủ PLC nước thải và các nhánh bệnh viện áp dụng ở cấp tủ điện, giờ áp dụng ở cấp ngân sách thời lượng vận hành.

5. Tóm tắt: 4 điểm cần lưu ý trên một trạm viễn thông

Một trạm BTS gần như không bao giờ cần "thêm UPS" cho thiết bị radio — nó đã có sẵn, dưới dạng DC. Điều nó thường cần là xem lại kỹ hơn phần tải AC và đường giám sát mà tủ nguồn DC chưa bao giờ được thiết kế để chạm tới.
