S7-1200 là gì? Tổng quan về PLC S7-1200 của Siemens
Nếu bạn đang tìm hiểu về tự động hóa công nghiệp, chắc hẳn bạn đã từng nghe đến cái tên S7-1200. Đây là một trong những dòng PLC (bộ điều khiển lập trình) phổ biến nhất của Siemens, được sử dụng rộng rãi trong các hệ thống điều khiển máy móc, dây chuyền sản xuất vừa và nhỏ. Bài viết này sẽ giúp bạn nắm được bức tranh tổng quan về S7-1200: nó là gì, cấu tạo ra sao, và vì sao lại được nhiều kỹ sư lựa chọn.
1. S7-1200 là gì?

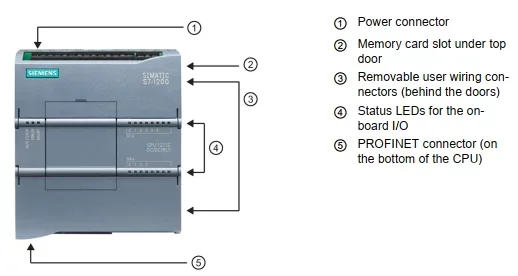

S7-1200 là dòng PLC (Programmable Logic Controller) thuộc họ SIMATIC S7 của Siemens, được thiết kế theo kiến trúc module hóa (modular). Mỗi CPU S7-1200 thực chất là một PLC thu nhỏ hoàn chỉnh, tích hợp sẵn:
Bộ xử lý trung tâm (CPU)
Nguồn cấp
Các cổng vào/ra số (digital I/O) và analog tích hợp sẵn trên thân máy
Cổng truyền thông PROFINET (Ethernet)
Nhờ thiết kế nhỏ gọn nhưng đầy đủ chức năng, S7-1200 phù hợp với các ứng dụng điều khiển có quy mô vừa và nhỏ — từ điều khiển một máy đơn lẻ đến các hệ thống có yêu cầu kết nối mạng, giám sát từ xa.
2. Các dòng CPU trong họ S7-1200
Họ S7-1200 gồm nhiều dòng CPU khác nhau, được phân biệt theo số lượng I/O tích hợp, dung lượng bộ nhớ và khả năng mở rộng. Các dòng phổ biến gồm:
CPU | Kích thước (mm) | I/O số tích hợp | I/O analog tích hợp | Bộ nhớ làm việc |
|---|---|---|---|---|
CPU 1211C | 90 x 100 x 75 | 6 vào / 4 ra | 2 vào | 30 KB |
CPU 1212C | 90 x 100 x 75 | 8 vào / 6 ra | 2 vào | 50 KB |
CPU 1214C | 110 x 100 x 75 | 14 vào / 10 ra | 2 vào | 75 KB |
CPU 1215C | 130 x 100 x 75 | 14 vào / 10 ra | 2 vào / 2 ra | 100 KB |
Mỗi dòng CPU trên đều có 3 phiên bản nguồn/ngõ ra khác nhau: AC/DC/Relay, DC/DC/Relay, và DC/DC/DC, giúp người dùng linh hoạt lựa chọn theo yêu cầu nguồn cấp và loại tải của hệ thống.
Ngoài ra còn có CPU 1217C — phiên bản cao cấp hơn với 2 cổng Ethernet, phù hợp cho các ứng dụng cần cấu hình mạng phức tạp hơn.
3. Khả năng mở rộng
Một điểm mạnh của S7-1200 là khả năng mở rộng linh hoạt. Ngoài các I/O tích hợp sẵn, người dùng có thể gắn thêm:
Signal Module (SM): mở rộng thêm số lượng ngõ vào/ra số hoặc analog, gắn bên phải CPU (tối đa 8 module tùy dòng CPU).
Signal Board (SB) / Communication Board (CB) / Battery Board (BB): gắn trực tiếp phía trước CPU, thường dùng để bổ sung một số ít I/O hoặc thêm cổng truyền thông mà không chiếm nhiều không gian.
Communication Module (CM): gắn bên trái CPU, dùng cho các giao thức truyền thông như RS485, RS422, PROFIBUS (tối đa 3 module).
Nhờ vậy, một hệ thống ban đầu nhỏ gọn vẫn có thể mở rộng dần khi nhu cầu sản xuất tăng lên, mà không cần thay đổi toàn bộ CPU.
4. Các tính năng nổi bật
Truyền thông tích hợp: Mỗi CPU S7-1200 có sẵn cổng PROFINET (Ethernet), cho phép kết nối trực tiếp với máy tính lập trình, HMI, hoặc các CPU khác mà không cần thêm module truyền thông rời.
Web Server tích hợp: S7-1200 có sẵn tính năng Web Server, cho phép giám sát và thậm chí thao tác với dữ liệu PLC ngay trên trình duyệt web mà không cần phần mềm chuyên dụng — rất hữu ích cho việc giám sát từ xa.
Bộ đếm tốc độ cao (HSC) và ngõ ra xung (PWM/PTO): hỗ trợ tốt cho các ứng dụng cần đếm xung tốc độ cao hoặc điều khiển động cơ, servo đơn giản.
Điều khiển PID tích hợp sẵn: với các khối lệnh như PID_Compact, PID_3Step, giúp triển khai vòng điều khiển nhiệt độ, áp suất, lưu lượng... mà không cần lập trình từ đầu.
Bảo mật chương trình: hỗ trợ nhiều mức bảo vệ như know-how protection (ẩn mã trong khối chương trình) và copy protection (khóa chương trình theo CPU hoặc thẻ nhớ cụ thể), giúp bảo vệ tài sản trí tuệ của người lập trình.
Truyền thông với biến tần qua USS: S7-1200 hỗ trợ giao thức USS để điều khiển và đọc/ghi thông số của các biến tần Siemens qua cổng RS485, phù hợp với các ứng dụng điều khiển động cơ.
5. S7-1200 phù hợp với ứng dụng nào?
Với thiết kế nhỏ gọn, dễ lập trình trên phần mềm TIA Portal, và mức giá hợp lý so với các dòng PLC cao cấp hơn như S7-1500, S7-1200 thường được lựa chọn cho:
Máy móc sản xuất đơn lẻ, dây chuyền quy mô vừa và nhỏ
Hệ thống điều khiển cần giám sát từ xa qua mạng Ethernet/Web
Các ứng dụng cần tích hợp biến tần, động cơ servo cơ bản
Dự án cần cân bằng giữa chi phí đầu tư và tính năng kỹ thuật
Kết luận
S7-1200 là lựa chọn đáng cân nhắc cho các kỹ sư và doanh nghiệp cần một giải pháp PLC vừa đủ mạnh, vừa linh hoạt mở rộng, lại dễ triển khai. Việc hiểu rõ các dòng CPU và khả năng mở rộng sẽ giúp bạn chọn đúng model phù hợp với quy mô dự án, tránh lãng phí hoặc thiếu hụt tính năng khi hệ thống phát triển sau này.
Ở bài viết tiếp theo, chúng ta sẽ đi sâu vào cách so sánh và lựa chọn giữa các dòng CPU 1211C, 1212C, 1214C, 1215C, 1217C sao cho phù hợp với từng loại dự án cụ thể.
