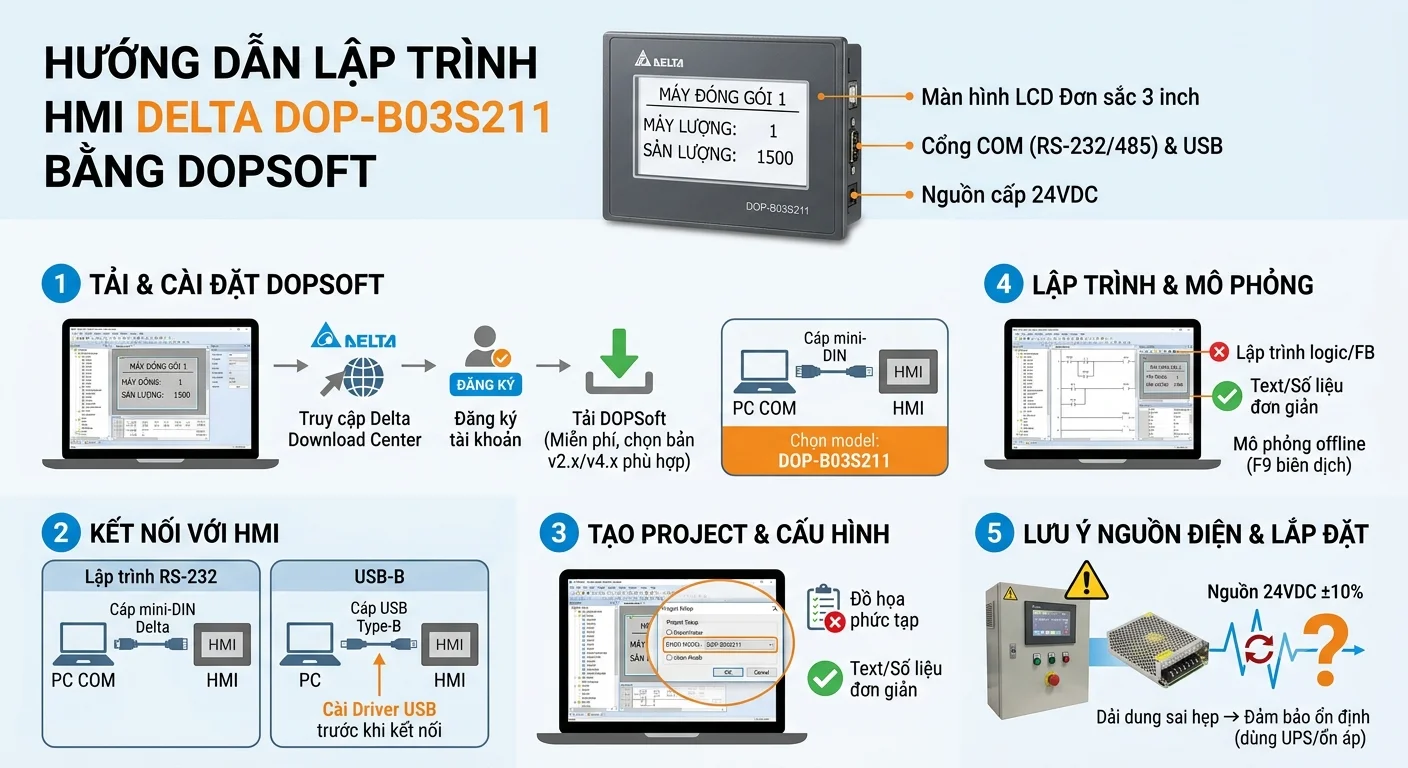

Lập trình HMI Delta DOP-B03S211 với phần mềm DOPSoft: Hướng dẫn cài đặt
Delta DOP-B03S211 là dòng HMI dạng text/graphic nhỏ gọn, thường được chọn cho các ứng dụng đơn giản không cần màn hình lớn hay đồ họa phức tạp. Bài viết này hướng dẫn các bước cơ bản để bắt đầu lập trình model này bằng phần mềm DOPSoft.
1. Thông số kỹ thuật phần cứng
Thông số | Đặc tả |
|---|---|
Màn hình | LCD STN 3 inch, độ phân giải 192 x 64 pixel |
Màu sắc | Đơn sắc (tùy chọn màu xanh lá/hổ phách) |
Cổng giao tiếp | RS-232, RS-485 (đầu nối DB9 cái) |
Nguồn cấp | 24VDC ±10% |
Nhiệt độ hoạt động | 0°C đến 50°C |
Kích thước | 104 x 72 x 33 mm |
Đây là dòng HMI cỡ nhỏ, phù hợp cho các ứng dụng chỉ cần hiển thị text/số liệu đơn giản (ví dụ: máy đóng gói nhỏ, tủ điều khiển bơm, thiết bị OEM cỡ nhỏ) hơn là các ứng dụng cần đồ họa phức tạp hay nhiều màn hình.
2. Phần mềm lập trình: DOPSoft
DOPSoft là môi trường lập trình HMI thống nhất của Delta, hỗ trợ toàn bộ dòng DOP-B (bao gồm DOP-B03S211). Phần mềm cung cấp:
Lập trình dạng ladder logic và function block.
Trình chỉnh sửa màn hình (Screen Editor) kèm thư viện đồ họa dựng sẵn.
Cấu hình driver truyền thông cho các dòng PLC Delta.
Chế độ mô phỏng (simulation) để kiểm tra offline trước khi nạp xuống thiết bị thật.
Nạp/tải project qua cổng RS-232 hoặc USB.
3. Cách tải phần mềm
DOPSoft được cung cấp miễn phí trên website chính thức của Delta, nhưng yêu cầu đăng ký tài khoản tại Delta Datasheet Download Center để lấy được link tải.
Lưu ý về phiên bản: các phiên bản cũ có thể được gắn nhãn DOPSoft v1.x, trong khi các phiên bản mới hơn (v2.x, v4.x) hỗ trợ thêm nhiều tính năng và nhiều model HMI hơn. Nên xác nhận phiên bản tương thích với đúng model HMI đang sử dụng trước khi tải về.
Quy trình tải
Truy cập Delta Datasheet Download Center (trang tải tài liệu/phần mềm chính thức của Delta).
Chọn mục Industrial Automation → Human Machine Interfaces → DOP-B Series.
Tìm mục DOPSoft trong phần phần mềm/tiện ích.
Hoàn tất đăng ký tài khoản nếu chưa có.
Tải file cài đặt (thường có dung lượng khoảng 150–200MB cho bản đầy đủ).
4. Kết nối với HMI DOP-B03S211
Cổng | Loại cáp | Ghi chú |
|---|---|---|
RS-232 | Cáp mini-DIN của Delta (phụ kiện tùy chọn) | Kết nối lập trình trực tiếp |
USB | Cáp USB Type-B | Cần cài driver USB trước khi kết nối |
5. Các bước kiểm tra sau khi cài đặt
Khởi động DOPSoft.
Tạo project mới → chọn DOP-B03S211 làm thiết bị đích.
Cấu hình thông số truyền thông (mặc định: 9600 baud, 8 data bit, No parity, 1 stop bit đối với RS-232).
Dựng thử một màn hình mẫu với một đối tượng text đơn giản.
Biên dịch project (phím tắt F9) — xác nhận không có lỗi.
Kết nối HMI qua cáp và nạp thử để kiểm tra kết nối thực tế.
6. Các lỗi thường gặp
Kết nối thất bại: kiểm tra thông số cổng COM đã khớp giữa project trong DOPSoft và Device Manager của máy tính hay chưa. DOP-B03S211 mặc định dùng tốc độ 9600 baud.
Không nhận driver USB: cần cài driver USB từ thư mục cài đặt DOPSoft hoặc tải từ website Delta trước khi kết nối HMI qua USB.
Project không nạp được: đảm bảo HMI đang ở chế độ lập trình (Programming Mode) — tham khảo tài liệu vận hành của HMI để biết cách chuyển chế độ.
7. Lưu ý về nguồn điện khi triển khai thực tế
DOP-B03S211 hoạt động ở mức nguồn 24VDC ±10% — dải dung sai tương đối hẹp so với một số dòng HMI khác. Khi lắp đặt trong tủ điện thực tế, nên đảm bảo bộ nguồn cấp (switching power supply) đủ ổn định trong dải này, đặc biệt nếu tủ điện dùng chung nguồn với các thiết bị công suất lớn dễ gây sụt áp khi khởi động. Với các ứng dụng OEM cỡ nhỏ dùng model này (máy đóng gói, tủ điều khiển bơm...), việc bổ sung ổn áp hoặc UPS nhỏ gọn cho riêng mạch điều khiển cũng là cách hiệu quả để tránh HMI bị reset/mất dữ liệu do dao động điện áp trong quá trình vận hành liên tục.
Kết luận
DOP-B03S211 là lựa chọn phù hợp cho các ứng dụng HMI đơn giản, không yêu cầu đồ họa phức tạp. Quy trình bắt đầu lập trình khá đơn giản: tải DOPSoft miễn phí (cần đăng ký tài khoản Delta), chọn đúng model thiết bị khi tạo project, cấu hình đúng thông số cổng COM, và luôn kiểm tra project bằng cách biên dịch không lỗi trước khi nạp xuống thiết bị thật. Với các dự án lắp đặt lâu dài, đừng quên đảm bảo nguồn điện cấp cho HMI ổn định trong đúng dải cho phép để tránh sự cố vận hành không đáng có.
