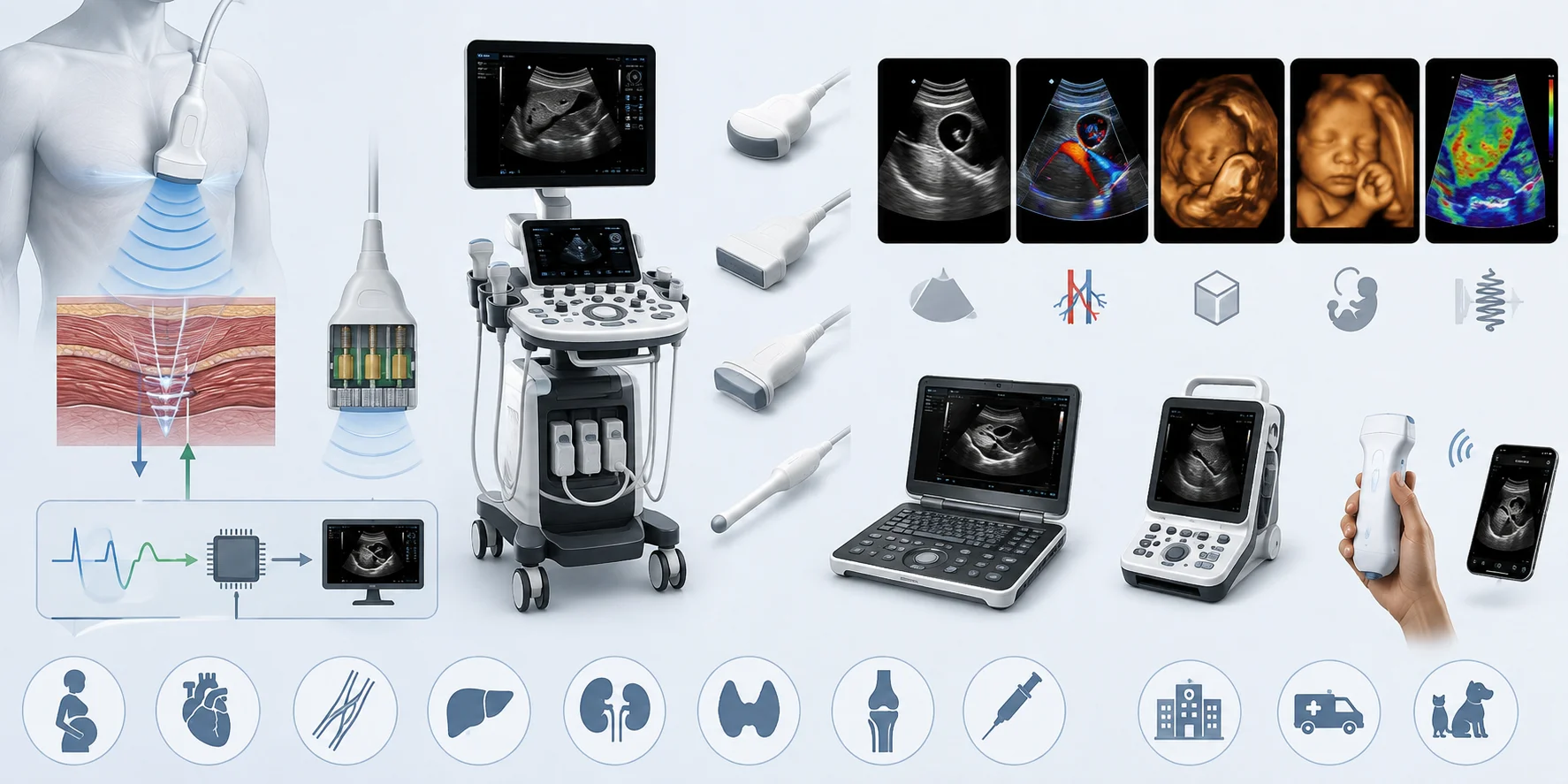

Máy siêu âm là gì? Cấu tạo, nguyên lý hoạt động và phân loại

Máy siêu âm (ultrasound machine) là thiết bị chẩn đoán hình ảnh y tế sử dụng sóng âm tần số cao để tạo ra hình ảnh thời gian thực của các cơ quan, mô mềm và mạch máu bên trong cơ thể, mà không cần dùng đến bức xạ ion hóa như tia X hay CT. Nhờ vậy, siêu âm được xem là một trong những kỹ thuật chẩn đoán an toàn nhất hiện nay, có thể thực hiện lặp lại nhiều lần, kể cả với phụ nữ mang thai và trẻ nhỏ. Đây cũng là một trong những thiết bị y tế được đầu tư phổ biến nhất, từ bệnh viện tuyến trung ương cho đến phòng khám tư nhân quy mô nhỏ.

Nguyên lý hoạt động của máy siêu âm

Trái tim của một máy siêu âm là đầu dò (transducer) — bộ phận vừa phát vừa thu sóng âm. Nguyên lý vận hành dựa trên hiệu ứng áp điện (piezoelectric effect), được hai nhà khoa học Pierre và Jacques Curie phát hiện từ năm 1880. Bên trong đầu dò có chứa hàng nghìn tinh thể gốm áp điện; khi có dòng điện chạy qua, các tinh thể này rung động rất nhanh và phát ra sóng âm ở dải tần thường dùng trong chẩn đoán từ khoảng 1 đến 18 MHz — cao hơn rất nhiều so với ngưỡng nghe của tai người (thường dưới 20 kHz).

Sóng âm truyền vào cơ thể, gặp các mô có mật độ khác nhau (da, mỡ, cơ, xương, dịch...) sẽ phản xạ ngược trở lại đầu dò dưới dạng tiếng vọng (echo). Chính các tinh thể áp điện đó lại tiếp tục đóng vai trò "thu", chuyển sóng phản xạ thành tín hiệu điện. Bộ xử lý trung tâm của máy sẽ phân tích thời gian và cường độ của các tín hiệu này để dựng thành hình ảnh hiển thị trên màn hình theo thời gian thực. Vì tốc độ truyền âm trong mô mềm gần như không đổi (khoảng 1.540 m/s), máy có thể tính ra chính xác khoảng cách từ đầu dò đến từng cấu trúc dựa vào thời gian sóng đi và về.

Mối quan hệ giữa tần số, độ phân giải và độ sâu quét

Đây là một trong những nguyên lý vật lý quan trọng nhất khi vận hành máy siêu âm: tần số càng cao thì độ phân giải hình ảnh càng tốt, nhưng độ sâu quét được lại càng giảm, do sóng tần số cao bị mô hấp thụ và suy giảm nhanh hơn khi đi sâu vào cơ thể. Ngược lại, tần số thấp cho phép sóng âm xuyên sâu hơn nhưng hình ảnh sẽ kém sắc nét hơn. Đây là lý do vì sao các đầu dò siêu âm được thiết kế với dải tần khác nhau tùy mục đích sử dụng:

Tần số thấp (2–5 MHz): phù hợp khảo sát các cơ quan ở sâu như gan, thận, tử cung, thai nhi ở bệnh nhân có thành bụng dày.
Tần số trung bình (5–7,5 MHz): dùng cho bệnh nhân có thể trạng trung bình, trẻ em.
Tần số cao (7,5–15 MHz trở lên): phù hợp khảo sát các cấu trúc nông như tuyến giáp, vú, mạch máu nông, cơ xương khớp, nhờ độ phân giải rất cao dù độ xuyên sâu hạn chế.
Tần số siêu cao (trên 15–20 MHz): dùng cho các đầu dò chuyên biệt đưa vào trong lòng mạch, buồng tim (IVUS, ICE) để có độ phân giải cực cao ở khoảng cách rất gần.

Cấu tạo cơ bản của một máy siêu âm

Một hệ thống máy siêu âm tiêu chuẩn gồm các khối chính sau:

Đầu dò (transducer/probe): bộ phận tiếp xúc trực tiếp với cơ thể bệnh nhân, chứa các tinh thể áp điện làm nhiệm vụ phát và thu sóng âm. Đầu dò còn có lớp hấp thụ âm để triệt tiêu phản xạ dội ngược trong chính đầu dò, cùng thấu kính âm học giúp hội tụ chùm sóng phát ra. Tùy mục đích sử dụng, đầu dò có nhiều hình dạng khác nhau: đầu dò thẳng (linear array) dùng cho các cấu trúc nông, đầu dò cong (convex array) cho khảo sát ổ bụng và sản khoa, đầu dò rẻ quạt (phased array) cho tim mạch, và các đầu dò chuyên dụng để đưa qua các đường tự nhiên của cơ thể (âm đạo, trực tràng, thực quản) nhằm tiếp cận gần hơn với cơ quan cần khảo sát.
Bộ tạo xung (pulser) và bộ khuếch đại (beamformer): tạo ra và điều khiển thời điểm phát xung điện đến từng phần tử tinh thể trong đầu dò đa phần tử, cho phép "lái" và hội tụ chùm sóng âm — yếu tố đặc biệt quan trọng với siêu âm tim mạch.
Bộ xử lý trung tâm (CPU/bộ xử lý tín hiệu): được ví như "bộ não" của máy, có nhiệm vụ điều phối tín hiệu phát/thu từ đầu dò, khuếch đại, lọc nhiễu và chuyển đổi các xung điện thành hình ảnh trực quan theo thời gian thực.
Màn hình hiển thị: hiển thị hình ảnh mà đầu dò đang quét, giúp bác sĩ quan sát và đưa ra chẩn đoán ngay trong lúc thăm khám. Nhiều dòng máy hiện đại còn tích hợp máy in nhiệt để in ảnh siêu âm ra giấy ảnh chuyên dụng, hoặc xuất trực tiếp vào hệ thống lưu trữ hình ảnh PACS của bệnh viện.

Phân loại máy siêu âm

Theo kiểu dựng hình

Siêu âm 2D (B-mode): cho hình ảnh cắt lớp hai chiều dạng thang xám (grayscale), là chế độ phổ biến và cơ bản nhất, được dùng rộng rãi trong chẩn đoán tổng quát tại bệnh viện, phòng khám.
Siêu âm Doppler: đo và hiển thị tốc độ, hướng dòng chảy của máu trong mạch máu theo thời gian thực dựa trên hiệu ứng Doppler (sự thay đổi tần số sóng phản xạ từ vật thể đang chuyển động), thường kết hợp với hình ảnh 2D dưới dạng Doppler màu, Doppler xung hoặc Doppler liên tục. Doppler còn có các biến thể chuyên sâu như siêu âm Duplex (kết hợp hình ảnh 2D và phổ Doppler) hay Triplex (thêm màu sắc thể hiện hướng và tốc độ dòng chảy).
Siêu âm 3D: dựng hình ảnh khối ba chiều từ nhiều lát cắt 2D chồng lên nhau nhờ phần mềm chuyên dụng, cho hình ảnh cấu trúc rõ nét hơn, thường dùng để phát hiện sớm khối u (vú, tuyến tiền liệt, đại trực tràng) hoặc theo dõi sự phát triển bất thường của thai nhi.
Siêu âm 4D: thực chất là siêu âm 3D được cập nhật liên tục theo thời gian, cho phép quan sát chuyển động thực (ví dụ thai nhi cử động, tim đập) — được ứng dụng nhiều nhất trong sản khoa để mang lại trải nghiệm hình ảnh sống động hơn cho gia đình, đồng thời hỗ trợ bác sĩ đánh giá vận động của thai.
Siêu âm đàn hồi mô (elastography): một kỹ thuật nâng cao hơn, đo độ cứng/đàn hồi của mô để hỗ trợ phân biệt tổn thương lành tính và ác tính, được ứng dụng nhiều trong đánh giá xơ hóa gan và các khối u vú, tuyến giáp. Có hai kỹ thuật phổ biến là đàn hồi mô sức căng (strain elastography) và đàn hồi sóng biến dạng (shear-wave elastography).

Theo hình thức thiết bị

Máy siêu âm cart-based (dạng xe đẩy, để bàn): hệ thống cố định gắn trên xe có bánh, cho chất lượng hình ảnh cao nhất, hỗ trợ nhiều cổng cắm đầu dò và nhiều chế độ chẩn đoán chuyên sâu (Doppler, 3D/4D, đàn hồi mô...). Đây vẫn là lựa chọn tiêu chuẩn tại các bệnh viện, cơ sở có lưu lượng bệnh nhân lớn nhờ khả năng dùng chung cho nhiều chuyên khoa.
Máy siêu âm xách tay (portable/laptop): gọn nhẹ dạng laptop, phù hợp cho phòng khám nhỏ, xe cấp cứu hoặc khám lưu động, cân bằng giữa chất lượng hình ảnh và tính di động.
Máy siêu âm cầm tay/bỏ túi (handheld/pocket): nhỏ gọn, đầu dò không dây kết nối trực tiếp với điện thoại hoặc máy tính bảng qua ứng dụng, dùng cho các đánh giá nhanh tại giường bệnh (point-of-care ultrasound – POCUS) hoặc cấp cứu, khi cần ra quyết định lâm sàng nhanh mà chưa cần độ chi tiết cao nhất.

Ưu điểm và hạn chế của siêu âm so với các phương tiện chẩn đoán hình ảnh khác

So với CT và MRI, siêu âm có các ưu điểm nổi bật: không dùng bức xạ ion hóa nên an toàn để lặp lại nhiều lần và dùng cho phụ nữ mang thai; cho hình ảnh thời gian thực (real-time) giúp quan sát chuyển động của tim, thai nhi, dòng chảy mạch máu; chi phí đầu tư và chi phí mỗi lần chụp thấp hơn đáng kể; thiết bị nhỏ gọn, có thể mang đến tận giường bệnh nhân. Tuy nhiên, siêu âm cũng có một số hạn chế: hình ảnh phụ thuộc nhiều vào kỹ năng người thực hiện (operator-dependent) hơn so với CT/MRI; khó quan sát các cấu trúc có nhiều khí (phổi, ruột chứa hơi) hoặc bị xương che khuất (sọ não người lớn); độ xuyên sâu và độ phân giải bị giới hạn bởi tần số như đã trình bày ở trên.

Ứng dụng của máy siêu âm trong y tế

Máy siêu âm được ứng dụng trong hầu hết các chuyên khoa:

Sản phụ khoa: theo dõi thai kỳ, siêu âm hình thái học, đo độ mờ da gáy, siêu âm 4D theo dõi vận động thai nhi.
Tim mạch: siêu âm tim (echocardiography) đánh giá cấu trúc và chức năng van tim, buồng tim, phát hiện các bệnh tim bẩm sinh.
Mạch máu: phát hiện huyết khối tĩnh mạch sâu, hẹp/tắc động mạch, phình mạch nhờ siêu âm Doppler mạch máu.
Tiêu hóa – gan mật: khảo sát gan, túi mật, tụy, thận, phát hiện sỏi, u nang, đánh giá xơ hóa gan bằng đàn hồi mô.
Cơ xương khớp: đánh giá gân, dây chằng, tràn dịch khớp, hướng dẫn tiêm khớp chính xác.
Hỗ trợ thủ thuật: dẫn đường cho các thủ thuật xâm lấn tối thiểu như chọc hút dịch, sinh thiết kim nhỏ dưới hướng dẫn siêu âm, đặt catheter tĩnh mạch trung tâm.
Thú y: siêu âm chẩn đoán thai, khảo sát nội tạng ở chó, mèo, gia súc.

Một số câu hỏi thường gặp

Máy siêu âm có gây hại gì cho sức khỏe không? Ở mức năng lượng dùng trong chẩn đoán, siêu âm được đánh giá là an toàn, không dùng bức xạ ion hóa, và đã được sử dụng rộng rãi trong sản khoa suốt nhiều thập kỷ.

Vì sao cùng một hãng nhưng có nhiều dòng máy khác nhau? Vì mỗi chuyên khoa cần độ sâu quét, độ phân giải và tính năng phần mềm khác nhau — ví dụ sản khoa cần 4D và các phép đo thai chuyên biệt, trong khi tim mạch cần đầu dò phased array và phần mềm đo chức năng tim chuyên sâu.

Máy siêu âm xách tay có thay thế được máy cart-based không? Máy xách tay và cầm tay phù hợp cho khám nhanh, sàng lọc ban đầu hoặc môi trường di động, nhưng về chất lượng hình ảnh chi tiết và số lượng tính năng chẩn đoán chuyên sâu, máy cart-based vẫn vượt trội hơn và là lựa chọn chính tại các cơ sở có lưu lượng bệnh nhân lớn.

Vì sao máy siêu âm cần được bảo vệ bằng UPS?

Máy siêu âm là thiết bị điện tử nhạy cảm, vận hành liên tục trong suốt ca khám và lưu trữ dữ liệu hình ảnh ngay trên ổ cứng của máy. Nếu xảy ra mất điện đột ngột hoặc điện áp không ổn định (sụt áp, tăng áp đột ngột) trong lúc đang quét, máy có thể bị tắt nguồn giữa chừng — không chỉ làm gián đoạn ca khám, gây khó chịu cho bệnh nhân, mà còn tiềm ẩn nguy cơ hỏng ổ cứng, lỗi phần mềm hệ thống hoặc hư hại các linh kiện điện tử nhạy cảm bên trong đầu dò và bộ xử lý trung tâm — những bộ phận có chi phí sửa chữa, thay thế không hề rẻ như đã đề cập ở các bài viết khác trong loạt bài này.

Một bộ lưu điện (UPS) phù hợp — đặc biệt là dòng UPS online (double-conversion) cho khả năng chuyển mạch tức thời, không có độ trễ chuyển nguồn — sẽ giúp máy siêu âm tiếp tục hoạt động ổn định trong vài phút đến vài chục phút khi mất điện lưới, đủ thời gian để kỹ thuật viên hoàn tất ca khám hoặc tắt máy đúng quy trình, tránh mất dữ liệu và bảo vệ tuổi thọ thiết bị. Với các phòng khám, bệnh viện đang tìm giải pháp lưu điện phù hợp cho máy siêu âm và các thiết bị chẩn đoán hình ảnh khác, các dòng UPS chuyên dụng cho môi trường y tế như UPS Hyundai hay UPSmart là những lựa chọn đáng cân nhắc, với dải công suất đa dạng phù hợp cho từng quy mô phòng khám.
