Bộ lưu điện UPS hiện nay được sử dụng rộng rãi trong gia đình, văn phòng, cửa hàng, phòng server, hệ thống camera và thiết bị y tế. Tuy nhiên nhiều người vẫn chưa hiểu rõ cấu tạo bộ lưu điện UPS, cách hoạt động cũng như cách sử dụng bộ lưu điện sao cho đúng và an toàn.
Trong bài viết này, chúng ta sẽ cùng tìm hiểu:
Cấu tạo bộ lưu điện
Sơ đồ mạch bộ lưu điện
Nguyên lý hoạt động của UPS
Hướng dẫn sử dụng bộ lưu điện UPS đúng cách
Bộ lưu điện UPS là gì?
UPS (Uninterruptible Power Supply) hay còn gọi là bộ lưu điện, là thiết bị cung cấp nguồn điện dự phòng khi điện lưới bị mất hoặc gặp sự cố như:
Sụt áp
Quá áp
Chập chờn điện
Mất điện đột ngột
UPS giúp:
Thiết bị không bị tắt đột ngột
Bảo vệ dữ liệu
Tăng tuổi thọ linh kiện điện tử
Đảm bảo hệ thống hoạt động liên tục

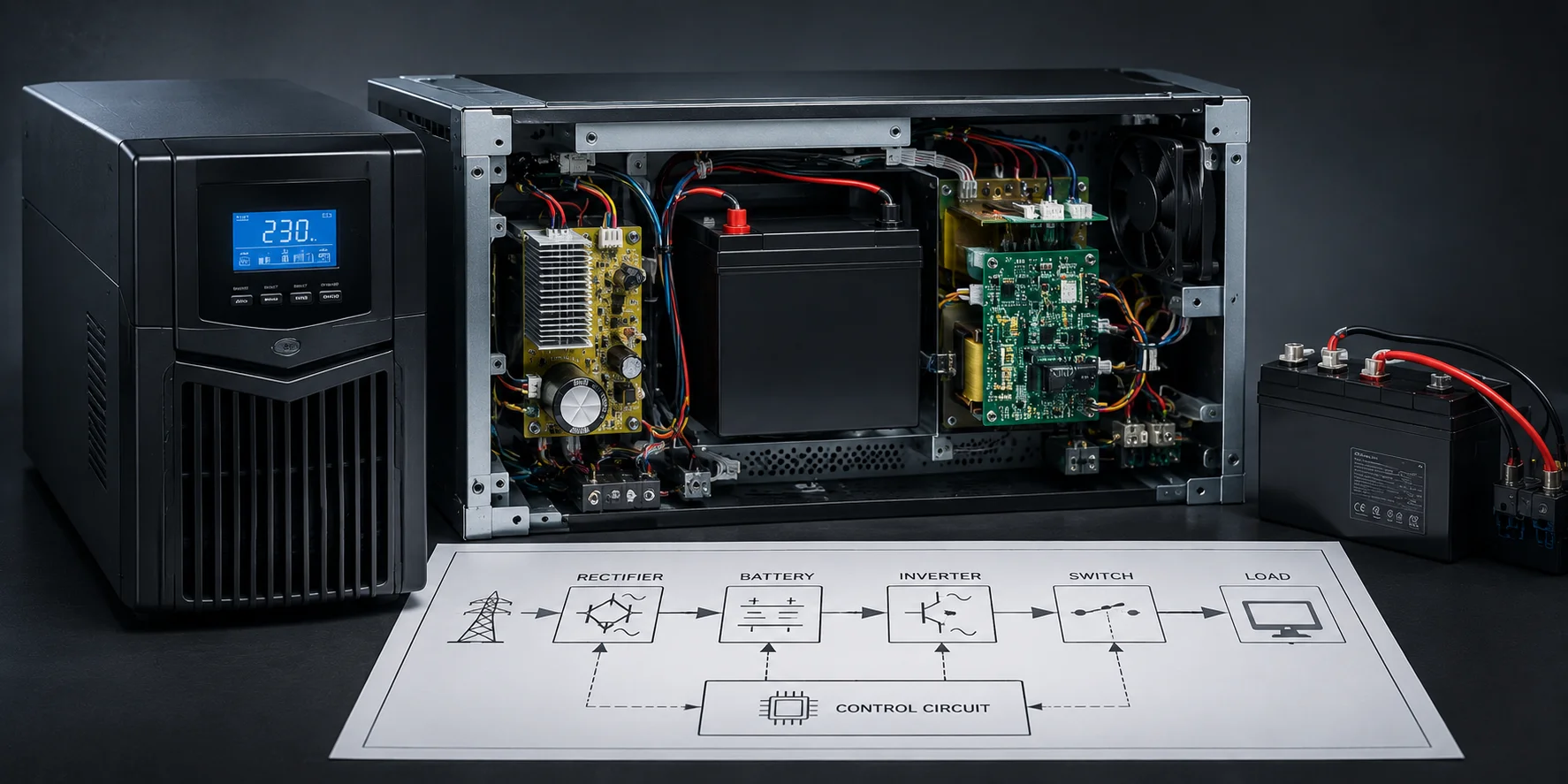

Cấu tạo bộ lưu điện UPS gồm những gì?
Một bộ UPS tiêu chuẩn thường gồm các thành phần chính sau:
1. Bộ chỉnh lưu (Rectifier)
Chức năng:
Chuyển điện AC từ điện lưới thành điện DC
Sạc cho ắc quy
Cấp nguồn DC cho inverter
Đây là bộ phận đầu tiên trong chu trình xử lý điện của UPS.
2. Ắc quy lưu điện (Battery)
Ắc quy là nơi tích trữ điện năng dự phòng.
Khi mất điện:
UPS lấy điện từ pin
Cấp cho inverter để tạo điện AC
Các loại pin phổ biến:
VRLA
AGM
Gel Battery
Dung lượng pin quyết định:
Thời gian backup
Khả năng tải
3. Bộ nghịch lưu (Inverter)
Đây là thành phần quan trọng nhất trong cấu tạo bộ lưu điện UPS.
Nhiệm vụ:
Chuyển điện DC thành điện AC
Cung cấp điện cho thiết bị
Chất lượng inverter ảnh hưởng đến:
Độ ổn định điện áp
Dạng sóng đầu ra
Khả năng chạy tải nhạy cảm
4. Bộ chuyển mạch tự động
Có nhiệm vụ:
Chuyển giữa điện lưới và nguồn pin
Đảm bảo tải không bị gián đoạn
UPS Online:
Chuyển gần như 0ms
UPS Offline:
Khoảng 4–12ms
5. Mạch điều khiển trung tâm
Mạch điều khiển giúp:
Quản lý sạc/xả pin
Giám sát điện áp
Cảnh báo lỗi
Điều khiển quạt tản nhiệt
Bảo vệ UPS
6. Bộ lọc nhiễu và AVR
Nhiều UPS hiện đại tích hợp:
AVR ổn áp
Bộ lọc EMI/RFI
Giúp:
Ổn định điện áp
Giảm nhiễu điện
Bảo vệ thiết bị điện tử
Sơ đồ mạch bộ lưu điện UPS
Dưới đây là sơ đồ mạch bộ lưu điện cơ bản:
Điện lưới AC
│
▼
┌────────────────┐
│ Rectifier │
│ AC → DC │
└────────────────┘
│
┌───────┴────────┐
│ │
▼ ▼
┌───────────┐ ┌───────────┐
│ Battery │ │ Inverter │
│ Ắc quy │ │ DC → AC │
└───────────┘ └───────────┘
│
▼
┌────────────┐
│ Thiết bị │
│ tải │

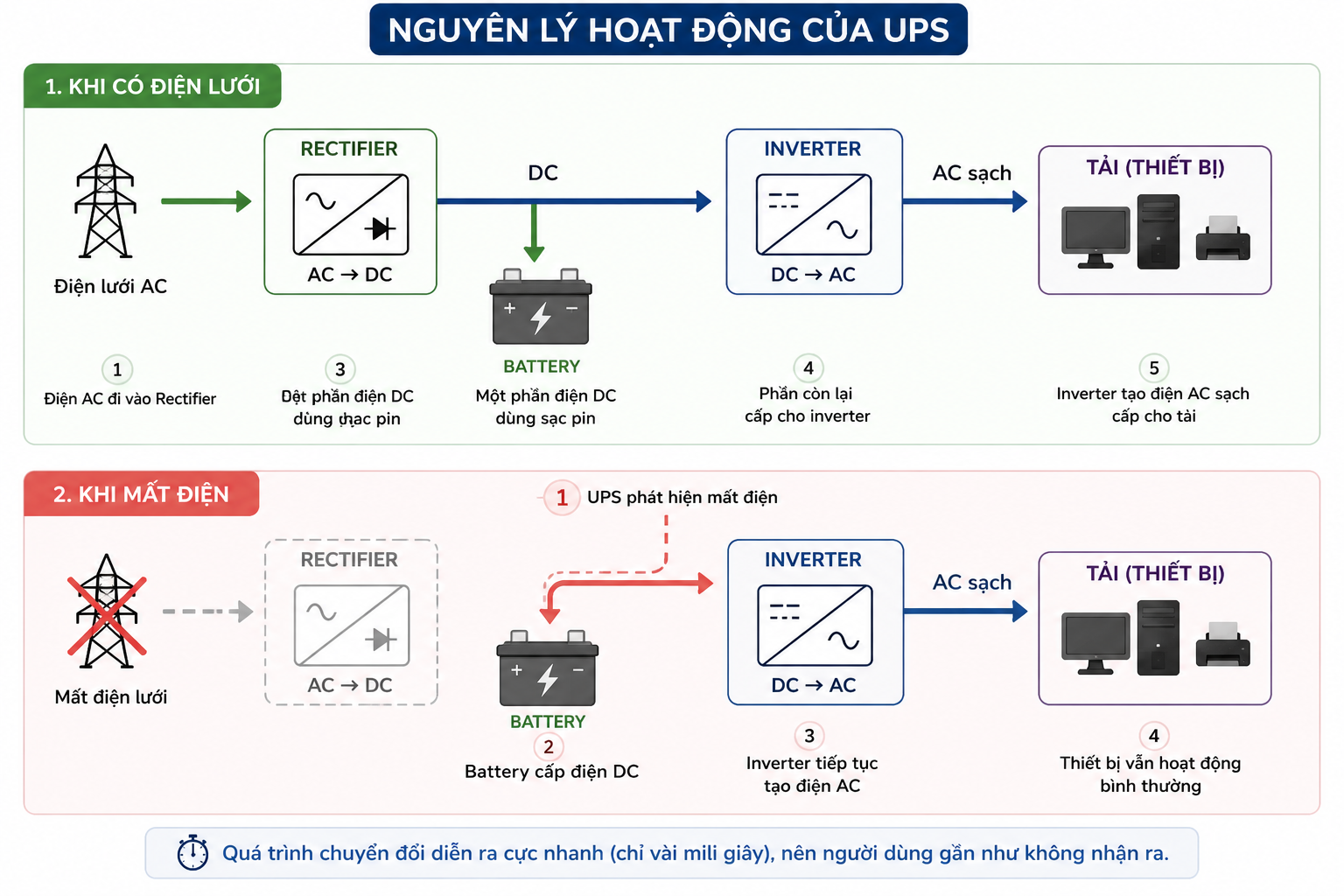

└────────────┘Nguyên lý hoạt động của UPS
Khi có điện lưới
Điện AC đi vào Rectifier
Rectifier chuyển thành DC
Một phần điện DC dùng sạc pin
Phần còn lại cấp cho inverter
Inverter tạo điện AC sạch cấp cho tải
Khi mất điện
UPS phát hiện mất điện
Battery cấp điện DC
Inverter tiếp tục tạo điện AC
Thiết bị vẫn hoạt động bình thường
Quá trình chuyển đổi diễn ra cực nhanh nên người dùng gần như không nhận ra.
Cách sử dụng bộ lưu điện đúng cách
Việc hiểu rõ cách sử dụng bộ lưu điện sẽ giúp UPS hoạt động bền hơn và an toàn hơn.
1. Chọn đúng công suất UPS
Không nên dùng UPS quá nhỏ.
Ví dụ:
Máy tính 500W
Nên chọn UPS khoảng 800VA–1200VA
UPS quá tải sẽ:
Báo lỗi
Tự ngắt
Giảm tuổi thọ
2. Không cắm thiết bị quá công suất
Không nên dùng UPS cho:
Bếp điện
Điều hòa
Máy nước nóng
Thiết bị có tải khởi động lớn nếu UPS không hỗ trợ
3. Đặt UPS nơi thoáng mát
UPS cần:
Tản nhiệt tốt
Tránh ánh nắng trực tiếp
Tránh ẩm ướt
Nhiệt độ cao làm:
Giảm tuổi thọ pin
Giảm tuổi thọ linh kiện
4. Sạc pin định kỳ
Nếu lâu không sử dụng:
Nên bật UPS và sạc pin định kỳ mỗi 2–3 tháng
Điều này giúp:
Tránh chai pin
Tăng tuổi thọ ắc quy
5. Không tắt UPS liên tục
Bật/tắt UPS quá nhiều lần:
Gây stress cho mạch điện
Giảm tuổi thọ inverter và relay
Hướng dẫn sử dụng bộ lưu điện UPS an toàn
Dưới đây là hướng dẫn sử dụng bộ lưu điện UPS cơ bản:
Bước 1: Kết nối UPS với điện lưới
Cắm UPS vào nguồn điện ổn định
Không dùng ổ cắm lỏng hoặc kém chất lượng
Bước 2: Sạc đầy pin trước khi sử dụng
UPS mới nên:
Sạc khoảng 6–12 giờ trước khi dùng
Bước 3: Kết nối thiết bị tải
Cắm:
Máy tính
Camera
Modem
Server
Thiết bị cần backup
Không vượt quá công suất UPS.
Bước 4: Bật UPS
Sau khi bật:
UPS sẽ tự kiểm tra hệ thống
Hiển thị trạng thái pin và điện áp
Bước 5: Kiểm tra định kỳ
Nên:
Test UPS mỗi tháng
Kiểm tra pin
Kiểm tra cảnh báo lỗi
Khi nào cần thay pin UPS?
Thông thường pin UPS có tuổi thọ:
2–5 năm tùy môi trường và tần suất sử dụng
Dấu hiệu cần thay pin:
Backup quá ngắn
UPS báo pin yếu
Pin phồng
UPS tự tắt khi mất điện
Kết luận
Hiểu rõ:
cấu tạo bộ lưu điện UPS
sơ đồ mạch bộ lưu điện
cách sử dụng bộ lưu điện
hướng dẫn sử dụng bộ lưu điện UPS an toàn
sẽ giúp bạn sử dụng UPS hiệu quả, an toàn và tăng tuổi thọ thiết bị.
Một UPS tiêu chuẩn thường gồm:
Rectifier
Battery
Inverter
Bộ chuyển mạch
Mạch điều khiển
Hệ thống bảo vệ
Đây là thiết bị quan trọng giúp đảm bảo nguồn điện liên tục cho các hệ thống điện hiện đại.
